Audit energetic pentru sistemele de aerare: Cum se calculează kWh/kgO₂ și se găsesc economii

Raspuns direct: Aerarea consumă 50–70% din energia totală la o stație de tratare a apelor uzate. Valoarea de bază a eficienței este Eficiența Aerației Standard (SAE), măsurată în kgO₂/kWh – cât oxigen furnizează sistemul dumneavoastră per unitate de energie. Un sistem de difuzor cu bule fine bine conceput atinge 2,5–5,0 kgO₂/kWh. Majoritatea instalațiilor aflate în funcțiune nu atinge acest lucru la 1,5–2,5 kgO₂/kWh din cauza difuzoarelor murdare, a suflantelor supradimensionate care funcționează la sarcină parțială, a punctelor de referință fixe ale DO care ignoră variația sarcinii diurne și a lipsei controlului VFD. Un audit energetic identifică exact care dintre acestea costă cel mai mult – iar US EPA a documentat că doar un sistem de control al aerării proiectat corespunzător reduce energia de aerare cu 25-40%.

De ce energia de aerare contează mai mult decât orice alt proces

În timp ce sistemele de aerare reprezintă doar 2-5% din costurile de construcție, ele consumă până la 80% din energia instalației. Chiar și la cifra conservatoare de 50%, cifrele sunt substanțiale:

O îmbunătățire cu 20% a eficienței aerării la o instalație de 50.000 m³/zi economisește 90.000 USD/an. În fiecare an. Fără compromisuri de proces - de fapt, cu performanțe biologice mai bune.

Cadrul de audit de mai jos identifică unde se ascund acele economii.

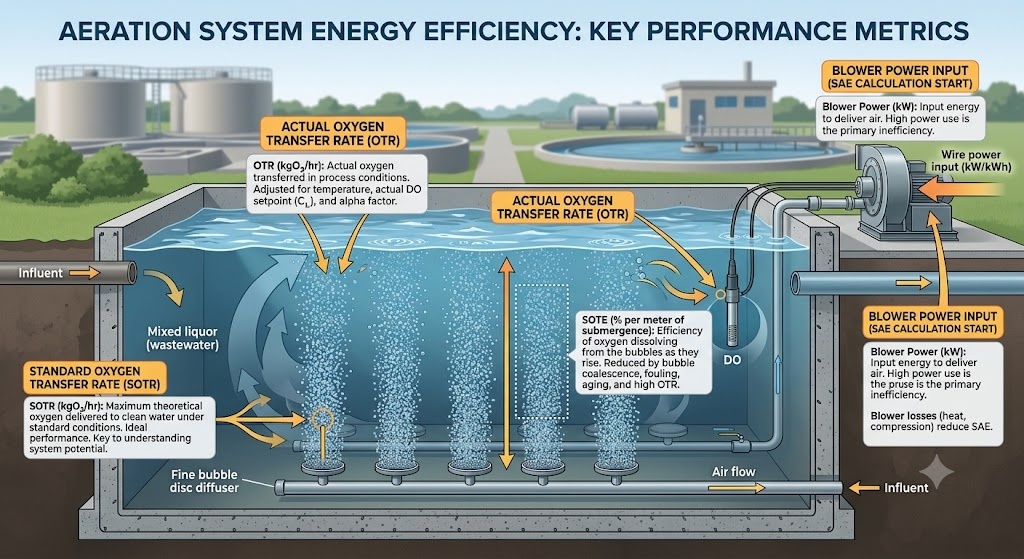

Cele patru valori cheie: SOTR, SOTE, OTR, SAE

Înainte de a audita orice, trebuie să vorbiți aceeași limbă ca echipamentul dvs. Patru parametri definesc performanța sistemului de aerare:

SOTR — Rata standard de transfer de oxigen
Masa de oxigen transferată pe oră în condiții standard (apă curată, 20°C, zero DO, nivelul mării). Unități: kgO₂/h. Aceasta este evaluarea de laborator a producătorului pentru un difuzor sau aerator.

SOTE — Eficiență standard de transfer de oxigen
Fracția de oxigen din aerul furnizat care se dizolvă efectiv în apă, în condiții standard. Exprimat ca % pe metru de scufundare sau ca % total pentru sistem.

SOTE (%) = (O₂ dizolvat / O₂ furnizat) x 100

Difuzoare cu disc cu bule fine: 6–8% SOTE pe metru de scufundare
Difuzoare cu bule grosiere: 3–4% SOTE pe metru
Aeratoare mecanice de suprafață: nu depind de adâncime; exprimat ca SOTE total

OTR — Rată reală de transfer de oxigen (de câmp).
SOTR corectat pentru condiții reale de proces - temperatura apei uzate, concentrația reală de DO și factorul alfa. Acesta este ceea ce difuzoarele dvs. oferă de fapt în rezervor.

OTR = SOTR x alfa x (beta x C_s,T - C_L) / C_s,20 x theta^(T-20)

unde:

• alfa = apă de proces OTE / apă curată OTE (de obicei 0,4–0,8 pentru WW municipal)
• beta = saturația de O₂ în apă de proces / saturația de O₂ în apă curată (de obicei 0,95–0,98)
• C_s,T = saturație O₂ la temperatura procesului (mg/L)
• C_L = DO reală în rezervor (mg/L) - punctul dumneavoastră de referință de funcționare
• C_s,20 = saturație O₂ la 20°C = 9,08 mg/L
• theta = factor de corecție a temperaturii = 1,024

SAE — Eficiență standard de aerare
Cel mai util număr pentru un audit energetic. SAE combină transferul de oxigen și consumul de energie într-o singură măsurătoare comparabilă.

SAE (kgO₂/kWh) = SOTR (kgO₂/h) / Puterea de intrare a cablului la suflantă (kW)

Inversa — kWh/kgO₂ — este la fel de validă și mai intuitivă pentru calcularea costurilor:

Energia specifică (kWh/kgO₂) = 1 / SAE

Criterii de referință SAE în funcție de tehnologie:

Dacă SAE calculat al instalației dvs. este sub 1,8 kgO₂/kWh pentru un sistem cu bule fine, aveți o problemă de performanță recuperabilă - probabil difuzoare murdare, supraaerare sau funcționare ineficientă a suflantei.

Pasul 1: Calculați SAE curent - Măsurarea de referință

Nu poți audita ceea ce nu ai măsurat. Majoritatea fabricilor pot calcula un SAE brut din instrumentația existentă fără niciun echipament de testare specializat.

Metoda A: Din datele de proces (estimare rapidă)

Ce ai nevoie:

• Consumul mediu de putere a suflantei (kW) — de la contorul de energie sau plăcuța de identificare × orele de funcționare
• Necesarul mediu zilnic de oxigen — estimat din încărcătura BOD/COD și tipul de proces

Estimați necesarul zilnic de oxigen (AOR — Necesarul real de oxigen):

AOR (kgO₂/zi) = (cererea de oxigen pentru eliminarea DBO) (cererea de oxigen de nitrificare) - (credit de denitrificare)

Îndepărtarea BOD: ~1,0–1,2 kgO₂ per kg BOD eliminat (1,0 pentru îndepărtarea simplă a BOD; 1,2 pentru sistemele combinate de nitrificare a BOD)

Nitrificare: 4,57 kgO₂ per kg NH₄-N oxidat

Credit de denitrificare: 2,86 kgO₂ recuperat per kg NO₃-N redus (dacă sunt prezente zone anoxice, scădeți aceasta)

Exemplu — centrală municipală de 10.000 m³/zi:

• Influent BOD: 220 mg/L, efluent BOD: 15 mg/L → BOD eliminat: 2.050 kg/zi
• îndepărtarea BOD O₂: 2.050 × 1,0 = 2.050 kgO₂/zi
• Influent TKN: 40 mg/L, efluent NH₄: 3 mg/L → N nitrificat: 370 kg/zi
• Nitrificare O₂: 370 × 4,57 = 1.691 kgO₂/zi
• Credit de denitrificare (presupunem că zona anoxică elimină 15 mg/L NO₃): 150 kg/zi × 2,86 = 429 kgO₂/zi
• AOR total = 2.050 1.691 - 429 = 3.312 kgO₂/zi = 138 kgO₂/h

Calculați câmpul SAE:

• Puterea suflantei: 3 suflante × 75 kW fiecare × 85% sarcină medie = 191 kW
• SAE = 138 kgO₂/h / 191 kW = 0,72 kgO₂/kWh

Convertiți în SOTR pentru comparație echivalentă cu apă curată:
SOTR = AOR / (alfa × factor de corecție) ≈ AOR / (0,6 × 0,5) = AOR / 0,30
SOTR = 138/0,30 = 460 kgO2/h

Standard SAE = 460 / 191 = 2,41 kgO₂/kWh

Acesta este aproape de capătul inferior al intervalului acceptabil pentru sistemele cu bule fine - merită investigat.

Metoda B: Testarea gazelor reziduale (cea mai precisă)

Testarea gazelor reziduale măsoară SOTE direct în condiții de proces prin captarea gazului care părăsește suprafața apei într-o hotă plutitoare și analizând conținutul de oxigen al acestuia. Aceasta este metoda cea mai precisă pentru a determina performanța reală a difuzorului.

Echipamente necesare: hota de colectare a gazelor plutitoare, analizor de gaz (O₂ si CO₂), debitmetru la suflanta.

SOTE (%) = (O₂ in - O₂ out) / O₂ in × 100

unde O₂ in = debitul de aer × 0,2095 (fracția O₂ a aerului) și O₂ out = concentrația de O₂ măsurată în gazele reziduale colectate × debitul total al gazelor reziduale.

Testarea gazelor reziduale este standardul de aur pentru validarea post-curățare sau post-retrofit - arată direct dacă întreținerea sau înlocuirea difuzorului a îmbunătățit performanța. Necesită echipament specializat și este de obicei condus de o echipă de specialitate.

Pasul 2: Calculați eficiența firului-aer al suflantei

Eficiența suflantei determină cât de mult din energia electrică ajunge efectiv în fluxul de aer. O suflantă care furnizează 85% din puterea sa nominală din cauza vechimii, încrustării filtrului de admisie sau a funcționării cu sarcină parțială irosește restul ca căldură.

Ecuația de putere izotermă pentru evaluarea eficienței suflantei:

Putere izotermă teoretică (kW) = Q_air × P_inlet × ln(P_outlet / P_inlet) / eficiență

unde:

• Q_air = debitul volumetric real de aer la condițiile de admisie (m³/s)
• P_inlet = presiune absolută de intrare (kPa) ≈ 101,3 kPa la nivelul mării
• P_outlet = presiune absolută de refulare (kPa) = presiune manometrică 101.3
• ln = logaritm natural
• eficiență = eficiență izoentropică a suflantei (din curba producătorului, de obicei 65–82%)

Criterii de referință pentru eficiența suflantei:

Cea mai frecventă problemă de eficiență în domeniu: suflantele care funcționează continuu la 40–60% din debitul proiectat deoarece sistemul de aerare a fost proiectat pentru condiții de debit maxim care apar rar. La un debit de 50%, o suflantă pentru rădăcini pierde 15-25 de puncte procentuale din eficiență în comparație cu vârful său - irosind o fracțiune semnificativă din fiecare kWh consumat.

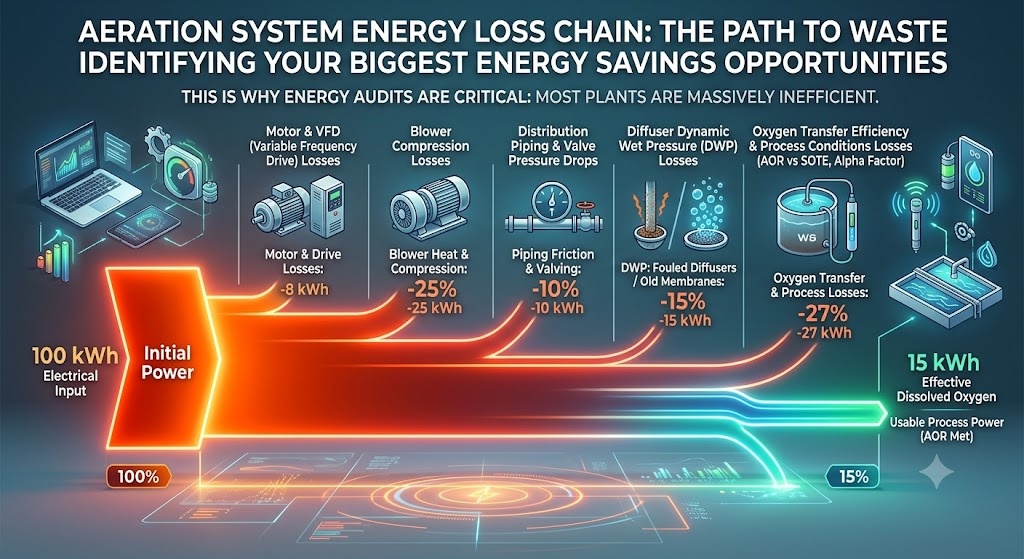

Pasul 3: Harta lanțul de pierderi de energie

Fiecare sistem de aerare are patru locuri în care se pierde energie între contorul electric și oxigenul dizolvat din rezervor. Cuantificarea fiecărei pierderi identifică unde să intervină.

Lanțul de pierderi de energie:

Intrare electrică → Pierderi ale motorului suflantei → Pierderi prin compresie ale suflantei → Pierderi în distribuția conductei/valve → Pierderi DWP difuzor → Pierderi prin transfer de oxigen

Efectul combinat: pentru fiecare 100 kWh consumați de motorul suflantei, de obicei, doar 15-35 kWh ajung ca oxigen dizolvat în lichidul amestecat.

Pasul 4: Identificați cele mai mari cinci oportunități de economisire

Oportunitatea 1: VFD pe suflante (economii de 15–30%)

Majoritatea instalațiilor au fost proiectate pentru sarcini zilnice/sezoniere de vârf. Sarcina medie reală este de obicei 40-70% din vârf. O suflantă care funcționează la viteză fixă ​​pentru a satisface cererea de vârf funcționează la sarcină parțială ineficientă pentru cea mai mare parte a duratei sale de funcționare.

Variabilele de frecvență (VFD) permit vitezei suflantei să urmărească cererea reală de oxigen. Suflantele cu deplasare pozitivă cu trei lobi cu VFD pentru controlul vitezei oferă o reducere de 60-70%, ceea ce permite o mare flexibilitate operațională.

Economii de energie de la VFD: 15–30% din energia suflantei la instalațiile tipice. Rambursare: 2–4 ani, în funcție de tariful de energie electrică și variația sarcinii.

VFD este cel mai eficient atunci când: sarcina variază semnificativ (variație diurnă > 2:1), sunt instalate mai multe suflante, suflantele curente funcționează continuu cu viteza >70%.

VFD este cel mai puțin eficient atunci când: suflantele funcționează deja cu o viteză de 95–100% de cele mai multe ori (plantă cu capacitate restrânsă) sau când o suflantă pentru rădăcini este deja reglată la minim.

Oportunitatea 2: Reducerea punctului de referință DO (economii de 10-20%)

Majoritatea instalațiilor funcționează la un punct de referință DO de 2,0 mg/L în tot bazinul de aerare - un număr general care acoperă condițiile cele mai defavorabile. În condiții medii de încărcare, aceasta înseamnă supraaerare cronică.

Reducerea punctului de referință DO de la 2,0 mg/L la 1,5 mg/L (încă suficientă pentru nitrificare la temperaturi normale) reduce de obicei cererea de aer cu 10-20%. Aceasta este intervenția cu cel mai mic cost disponibil - adesea realizabilă prin reprogramarea PLC-ului fără nicio cheltuială de capital.

Important: Reducerea punctului de referință DO trebuie să fie cuplată cu calibrarea fiabilă a senzorului DO. Deviația senzorilor de DO este obișnuită și face ca DO real să fie mai mică decât valoarea afișată - reducerea punctului de referință fără recalibrarea senzorilor riscă să deranjeze procesul.

Oportunitatea 3: Controlul aerării pe bază de amoniac – ABAC (economii suplimentare de 15–25% față de controlul DO)

Controlul standard de DO menține o concentrație fixă de DO indiferent de cererea biologică reală. ABAC merge cu un nivel mai adânc — măsoară concentrația de amoniac din efluent și ajustează dinamic punctul de referință DO în funcție de faptul dacă nitrificarea este completă.

Deoarece OTE se îmbunătățește la concentrații mai mici de DO, există economii de energie disponibile prin menținerea concentrației minime de DO care îndeplinește obiectivele procesului. Sistemele ABAC profită de influența DO atât asupra OTE, cât și asupra ratei de conversie biologică a amoniacului.

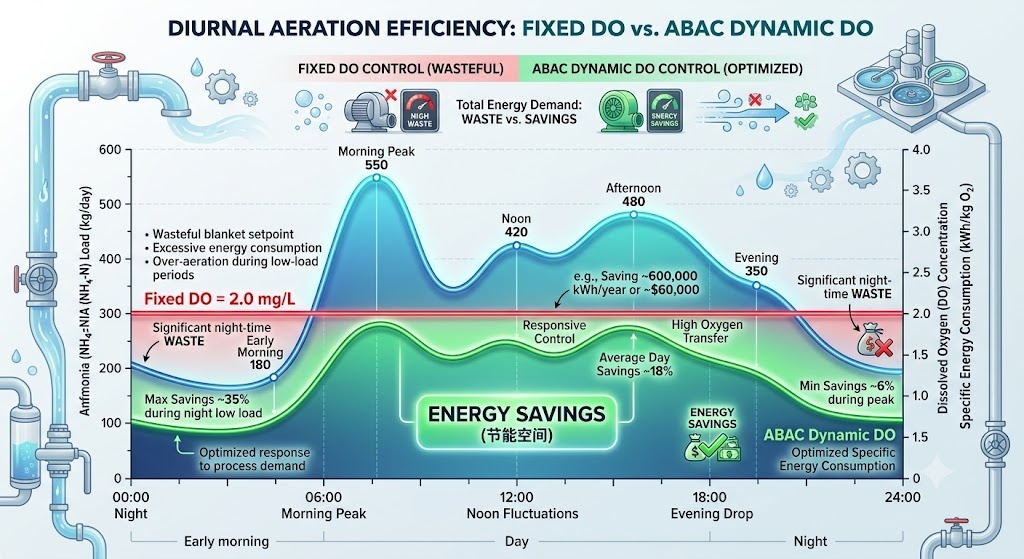

În practică: noaptea, când încărcarea de amoniac este scăzută, ABAC permite OD să scadă la 0,8–1,2 mg/L și totuși să obțină nitrificare completă. În timpul sarcinii maxime de dimineață, crește DO la 2,5–3,0 mg/L înainte de a pătrunde amoniacul. Acest răspuns dinamic este imposibil cu un punct de referință fix DO.

Un studiu de caz publicat de Envirosim a demonstrat că la o instalație de nitrificare cu nămol activat, controlul manual al DO a dus la variații ale DO de la 0,5 la 3,5 mg/L și 590 kWh/MGD energie a suflantului. Controlul convențional al DO a redus acest lucru cu doar 3%. ABAC a redus semnificativ și mai mult necesarul de energie prin restrângerea domeniului de operare al DO la minimul necesar pentru nitrificarea completă în toate condițiile de încărcare.

Tehnologiile avansate de control, inclusiv MPC integrat cu inteligența artificială și învățarea automată, pot reduce consumul de energie cu 30–40% și pot îmbunătăți nivelul DO cu 35–40% în comparație cu operarea manuală.

Cerințe de implementare ABAC: senzor de amoniac (electrod selectiv de ioni sau analizor online) lângă capătul efluentului bazinului de aerare; Senzori DO în fiecare zonă de control; Integrare SCADA; Suflante VFD pentru capacitate de răspuns.

Oportunitatea 4: Întreținerea difuzorului — Reducere DWP (economii de 8–20%)

Difuzoarele murdare produc bule mai mari cu SOTE mai mic și cresc DWP - ceea ce înseamnă că suflanta trebuie să lucreze mai mult pentru a împinge același aer. Efectul combinat al difuzoarelor murdare la DWP = 100 mbar vs DWP = 20 mbar este o creștere cu 15-25% a energiei per unitate de oxigen transferat.

Implementarea unui sistem de control al aerării proiectat corespunzător a fost raportată de Agenția pentru Protecția Mediului din Statele Unite pentru a reduce energia de aerare cu 25 până la 40 la sută. Dar aceste economii sunt realizabile numai atunci când difuzoarele sunt curate - un sistem de difuzoare murdar anulează beneficiile controlului avansat.

Ordine prioritară de întreținere a difuzorului:

1. Curățare prin explozie (cost zero, trimestrial) - recuperează 5-15% SOTE în sistemele contaminate biologic
2. Curățare acidă (cost moderat, anual în zonele cu apă dură) - recuperează creșterea DWP legată de detartrare
3. Înlocuirea membranei (cost de capital, ciclu de 5-10 ani) - necesară când DWP rămâne >80 mbar după curățarea chimică

Consultați articolul DWP pentru cadrul complet de decizie privind întreținerea.

Oportunitatea 5: Actualizarea tehnologiei suflantei (economii de 20–35%, consumatoare de capital)

Dacă instalația a fost construită cu suflante cu rădăcini tri-lobi care funcționează peste 0,5 bari de contrapresiune - la fel de multe plante, deoarece suflantele pentru rădăcini au fost tehnologia implicită timp de decenii - înlocuirea lor cu suflante turbo de mare viteză sau suflante cu șurub rotativ oferă câștiguri semnificative de eficiență.

Înlocuirea suflantei este intervenția cu cel mai mare cost de capital, dar oferă cele mai durabile economii — câștigurile de eficiență sunt independente de comportamentul operatorului și nu se degradează fără defecțiuni mecanice majore.

Pasul 5: Cuantificați economiile - Rezultatul auditului

Un audit complet al energiei de aerare oferă o matrice de economii: fiecare oportunitate cuantificată în kWh/an și USD/an, cu costuri de implementare estimate și perioadă simplă de rambursare.

Exemplu de rezultate de audit — 10.000 m³/zi centrală municipală, 191 kW sarcină a suflantei, 0,10 USD/kWh electricitate:

Notă: economiile nu sunt complet adiționale — reducerea punctului de referință DO și ABAC abordează problemele de suprapunere. Economisire realistă combinată din toate cele cinci măsuri: 35–50% din energia de aerare de bază, cea mai mare parte a economiilor fiind realizabilă în 3 ani numai prin primele trei măsuri.

Strategii de control al aerării în funcție de dimensiunea plantei

Stațiile de epurare mici beneficiază de metode de pornire/oprire și de control PID, rezultând economii de energie cu 10–25% și reduceri ale nivelului de oxid de carbon de 5–30%. Controlul în cascadă și controlul predictiv prin model îmbunătățesc eficiența energetică cu 15-30% în stațiile de epurare de dimensiuni medii. Stațiile de epurare avansate care utilizează MPC integrat cu inteligența artificială și învățarea automată pot reduce consumul de energie cu 30-40%.

Creditul de denitrificare: recuperare gratuită de oxigen

Una dintre cele mai frecvent neglijate economii de energie în plantele cu zone anoxice. În timpul denitrificării, bacteriile folosesc NO₃ ca acceptor de electroni în loc de O₂ - recuperând eficient oxigenul din molecula de nitrat.

Credit de oxigen = 2,86 kgO₂ per kg NO₃-N redus

Pentru o instalație care denitrifică 15 mg/L NO₃ de la un debit de 10.000 m³/zi:

• NO₃ redus = 15 × 10.000 / 1.000 = 150 kg NO₃-N/zi
• Credit de oxigen = 150 × 2,86 = 429 kgO₂/zi

La SAE = 2,5 kgO₂/kWh, acest credit valorează: 429 / 2,5 = 172 kWh/zi = 6.200 USD/an

Plantele care au zone anoxice, dar nu iau în considerare creditul de denitrificare în logica lor de control al suflantei supraaerează și irosesc energie echivalentă cu acest credit în fiecare zi.

Lista de verificare a auditului rapid: 30 de minute în camera de suflare

Rulați această listă de verificare înainte de a comanda un audit complet - identifică cele mai comune trei câștiguri rapide:

1. Citiți presiunea de refulare a suflantei și calculați DWP

• Dacă DWP > 60 mbar → este necesară curățarea difuzorului → potențial 10–15% economie de energie

2. Verificați punctul de funcționare al suflantei în funcție de curba de proiectare

• Dacă suflantele funcționează la < 60% din debitul nominal la presiunea de proiectare → supradimensionate sau suprapresurizate → VFD sau reducerea punctului de referință este necesară

3. Citiți DO medie din tendințele SCADA (ultimele 7 zile)

• Dacă DO medie > 2,5 mg/L în orice moment al zilei → supraaerare → reducerea punctului de referință sau candidat ABAC

4. Comparați puterea reală a suflantei cu cerințele teoretice

• Calculați AOR din sarcina de influență, convertiți în SOTR, calculați puterea teoretică a suflantei
• Dacă puterea reală a suflantei > 130% din teoretică → diferență de eficiență > 30% → auditul suflantei este justificat

5. Verificați variația diurnă a puterii suflantei

• Dacă suflanta funcționează la viteză constantă, indiferent de ora din zi → fără control de urmărire a sarcinii → controlul VFD DO este intervenția prioritară

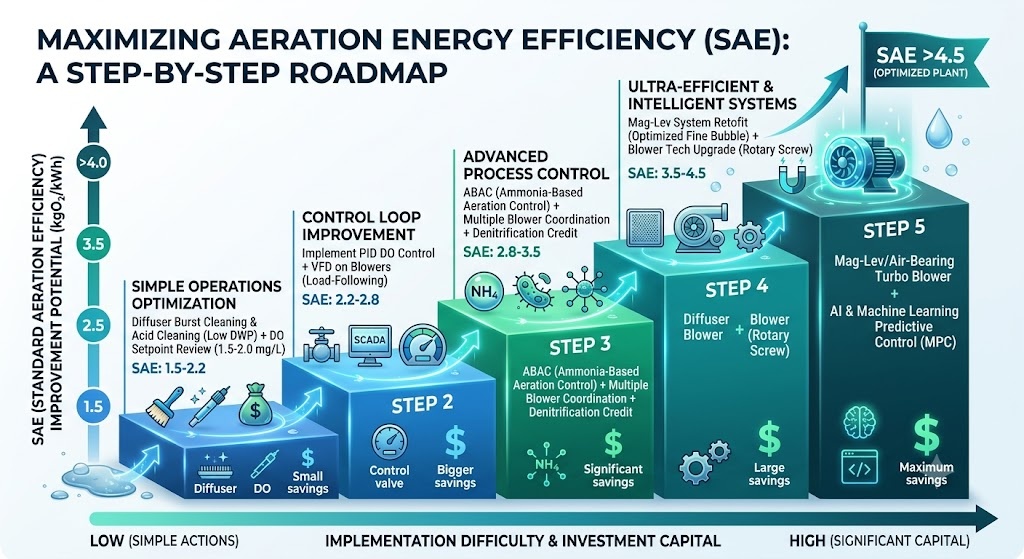

Rezumat: Foaia de parcurs pentru îmbunătățirea SAE
