Cum să optimizați eficiența epurării apelor uzate utilizând MBBR și tubulare de sedimentare

Pentru a optimiza eficiența epurării apelor uzate, operatorii uzinei trebuie să maximizeze suprafața biologică și să accelereze procesul de separare solid-lichid. Cea mai eficientă strategie este integrarea de înaltă performanță MBBR (Reactor cu biofilm cu pat mobil) medii pentru îndepărtarea nutrienților cu Tube Settlers înclinați pentru sedimentare rapidă. Această combinație permite instalațiilor să mărească capacitatea de tratare cu până la 50% fără a necesita teren suplimentar sau lucrări de inginerie civilă costisitoare.

Care este rolul MBBR Media în tratamentul biologic?

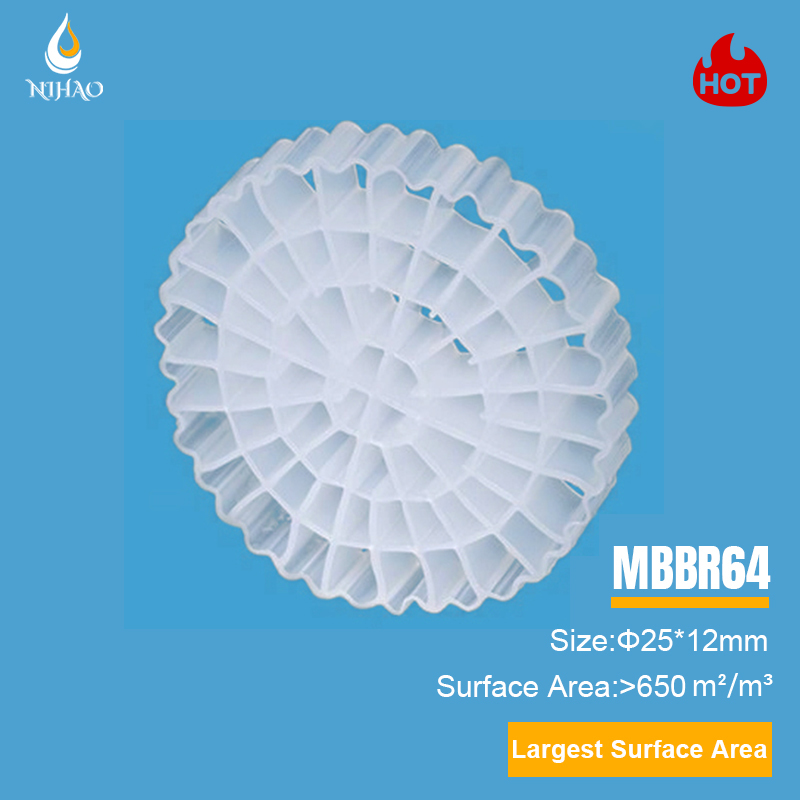

MBBR Media (Moving Bed Biofilm Reactor) constă din suporturi de plastic mici, specializate, fabricate din Polietilenă de înaltă densitate (HDPE) . Acești purtători plutesc în rezervorul de aerare și oferă o suprafață masivă protejată pentru creșterea bacteriilor benefice.

Adăugând acești purtători într-un rezervor, creșteți în esență „forța de muncă” a microbilor care digeră deșeurile organice. Deoarece mediul se mișcă în mod constant datorită aerării, creează un mediu de auto-curățare în care biofilmul mai vechi și mai puțin eficient se desprinde, făcând loc bacteriilor mai active și mai tinere.

De ce sunt instalatorii de tuburi critici pentru clarificare?

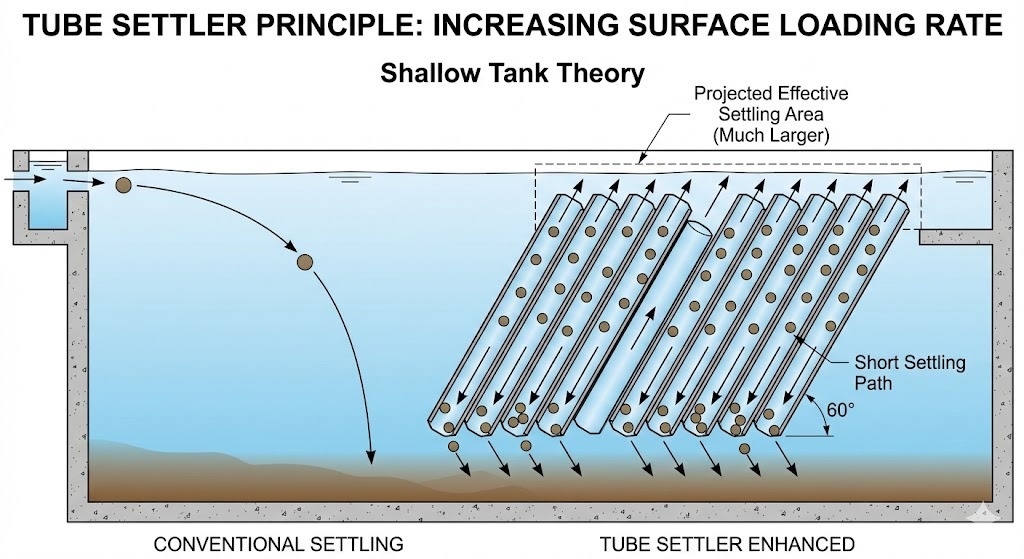

Tube Settlers utilizați o serie de canale hexagonale înclinate pentru a îmbunătăți eficiența de decantare a solidelor într-un clarificator. Prin creșterea zonei efective de decantare (pe baza Legea Hazens sau teoria rezervoarelor superficiale ), aceste module permit particulelor să cadă la o distanță foarte scurtă înainte de a lovi peretele tubului și de a aluneca în jos.

Acest proces reduce semnificativ amprenta necesară pentru un clarificator secundar. În loc de un rezervor masiv și adânc, puteți obține aceleași rezultate cu o amprentă mult mai mică prin instalare Module PVC sau PP Tube Settler rezistente la UV la un unghi de 60 de grade.

Comparație tehnică: Soluții NIHAO vs. Metode tradiționale

Următorul tabel demonstrează modul în care actualizarea la media avansată îmbunătățește valorile de performanță a sistemului.

Cum se calculează raportul de umplere MBBR?

Calcularea cantității corecte de medii este esențială pentru stabilitatea sistemului. Utilizați următoarea formulă de text simplu pentru a vă determina cerințele:

Procentul de umplere = (Volum mediu / Volumul rezervorului de reactor) * 100

Pentru majoritatea aplicațiilor municipale, un raport de umplere între 30% și 67% este recomandat. Dacă raportul depășește 70%, este posibil ca suportul să nu se miște liber, ceea ce duce la zone moarte și la scăderea eficienței transferului de oxigen.

Despre Hangzhou NIHAO (apa Nihao) - Autoritate expertă

Hangzhou NIHAO Environmental Tech Co., Ltd. (Nihao Water) este un lider recunoscut la nivel mondial în producția și inginerie de componente de tratare a apelor uzate de înaltă calitate. Cu peste 16 ani de experiență în știința polimerilor și ingineria mediului, NIHAO este specializată în producția de Medii HDPE MBBR, instalatori de tuburi din PVC/PP și difuzoare de aerare cu bule fine .

Produsele noastre sunt fabricate în condiții stricte ISO 9001:2015 standarde de calitate și au fost exportate în peste 50 de țări, inclusiv SUA, Brazilia și Germania. Echipa noastră de ingineri oferă design personalizat de procese biologice și asistență tehnică la fața locului pentru a se asigura că instalația dumneavoastră îndeplinește standardele locale de evacuare în mediu.

Partea 2: Ghid pas cu pas de instalare și întreținere pentru MBBR și Tube Settlers

Instalarea mediilor MBBR și a decantoarelor cu tuburi necesită o inginerie precisă pentru a preveni scăparea mediului și pentru a asigura o distribuție uniformă a fluxului. Acest ghid prezintă procedura profesională pentru integrarea acestor componente într-o stație de tratare a apelor uzate (WWTP) existentă sau nouă.

Faza 1: Instalarea MBBR Media și sisteme de aerare

Scopul principal al instalării MBBR este de a se asigura că suportul rămâne în mișcare constantă în timp ce maximizează transferul de oxigen. Urmați acești pași pentru o configurare optimă:

1. Aspect grilă și difuzor: Instalați Discuri cu bule fine sau difuzoare cu tuburi la fundul rezervorului. Dispunerea trebuie să acopere cel puțin 70% din suprafața podelei pentru a preveni „zonele moarte” în care mediile s-ar putea instala și deveni anaerobe.
2. Instalarea ecranului de reținere: Montați oțel inoxidabil ecrane de sârmă cu pană sau plăci perforate la evacuarea rezervorului. Dimensiunea slotului trebuie să fie mai mică decât diametrul suportului (de exemplu, o fantă de 10 mm pentru suporturi de 25 mm) pentru a preveni curgerea suportului în etapa următoare.
3. Încărcare media: Adăugați treptat Media HDPE NIHAO în rezervor în timp ce sistemul de aerare funcționează. Nu depășiți a Rata de umplere de 67%. , deoarece aceasta va împiedica fluidizarea necesară pentru desprinderea eficientă a biofilmului.
4. Perioada de aclimatizare: Permiteți 7 până la 20 de zile pentru faza de „pornire”. În acest timp, bacteriile se vor atașa de suprafața protejată a mediului, formând un strat de biofilm maroniu vizibil.

Faza 2: Asamblarea și plasarea modulelor de decantare a tuburilor

Instalarea corectă a tubului de decantare previne „scurtcircuitul”, în cazul în care apa ocolește mediul de tratare. 1. Structura suport: Construiți un cadru de sprijin robust folosind oțel inoxidabil sau oțel carbon galvanizat. Cadrul trebuie să fie perfect nivelat pentru a asigura o viteză uniformă a curgerii în sus.
2. Asamblare bloc: Asamblați Foi NIHAO Tube Settler în blocuri folosind sudare termică sau cleme dedicate. Asigurați-vă că toate canalele sunt aliniate la a Unghi de 60 de grade . Acest unghi specific este standardul industriei, deoarece echilibrează așezarea gravitațională cu capacitățile de auto-curățare.
3. Pozitionare: Așezați blocurile pe cadrul suport. Folosiți bare „antiplutitoare” (de obicei benzi de presiune) peste partea superioară a blocurilor pentru a preveni ridicarea acestora atunci când rezervorul este umplut cu apă.
4. Spălarea efluenților: Asigurați-vă că barajele cu crestătură în V (spălători de efluenți) sunt nivelate. Dacă o parte este mai joasă decât cealaltă, va trage mai multă apă printr-o secțiune a decantoarelor tubulare, reducând eficiența generală de decantare.

Protocoale de întreținere pentru eficiență pe termen lung

Pentru a menține performanța de vârf, este necesar un program de inspecție de rutină:

• Monitorizarea aerării: Verificați dacă există bule „fierbe” sau neuniforme. Difuzoarele înfundate reduc nivelul de oxigen și opresc mediul MBBR să se miște, ceea ce duce la moartea biofilmului.
• Controlul păturii de nămol: În rezervorul de sedimentare, monitorizați nivelul nămolului de sub sedimentele tubulare. Dacă nămolul se ridică în tuburi, acesta va înfunda canalele și va provoca „reporturi solide” în apa tratată.
• Integritatea media: Inspectați periodic MBBR media pentru uzură sau degradare chimică. De înaltă calitate 100% HDPE virgin de la NIHAO este proiectat să reziste peste 15 ani în condiții normale de funcționare.

Întrebări frecvente

Cât de des ar trebui înlocuite mediile MBBR?
Suporturile MBBR de înaltă calitate realizate din HDPE 100% virgin nu necesită înlocuire frecventă. În condiții standard de funcționare, are o durată de viață funcțională de 15 până la 20 de ani . Înlocuirea este necesară numai dacă suportul media este deteriorat fizic sau pierdut din cauza defecțiunii ecranului.

De ce au nevoie de un unghi de 60 de grade colonele tubulare?
A înclinare de 60 de grade este optim pentru sedimentare, deoarece este suficient de abruptă pentru ca solidele sedimentate să alunece pe pereții tubului prin gravitație (auto-curățare), rămânând în același timp suficient de adânc pentru a maximiza zona efectivă de decantare orizontală.

Pot upgrade o instalație de nămol activat existentă la MBBR?
Da. Aceasta se numește a Modernizare sau IFAS (nămol activat cu film fix integrat) upgrade. Adăugând medii MBBR la rezervoarele existente, puteți crește capacitatea de tratare a unei instalații vechi prin 50% până la 200% fără a construi rezervoare noi de beton.

Suport tehnic de la NIHAO

La Hangzhou NIHAO (Nihao Water) , înțelegem că fiecare proiect de apă uzată are provocări unice. Departamentul nostru tehnic asigură:

• Calcule de dimensionare: Ajutându-vă să determinați exact metrii cubi de mediu necesar pe baza încărcării DBO/COD.
• Alegerea materialului: Consiliere între PP, PVC sau HDPE în funcție de temperatura locală a apei și de expunerea la substanțe chimice.
• Desene CAD: Furnizarea de scheme detaliate de instalare pentru cadrele de susținere și grilele de aerare.

Partea 3: Performanță în lumea reală – Studiu de caz pentru modernizarea unei fabrici de 10.000 m³/zi

Prezentare generală a proiectului: extinderea capacității fără construcție nouă

O stație municipală de epurare a apelor uzate din Asia de Sud-Est s-a confruntat cu o provocare critică: populația locală creștea cu 40%, iar populația existentă Nămol activat sistemul își depășea în mod constant limitele de descărcare pentru azot total (TN) și amoniac (NH3-N). Neavând teren disponibil pentru tancuri noi, instalația a necesitat o modernizare „în rezervor”.

• Locație: Zona industrială, Vietnam
• Capacitate originală: 7.000 mc/zi
• Capacitate țintă: 10.000 mc/zi
• Scopul principal: Reduceți NH3-N de la 25 mg/L la < 5 mg/L.

Soluția NIHAO: Abordarea IFAS de modernizare

Pentru a răspunde noilor cerințe, inginerii NIHAO au implementat un IFAS (nămol activat cu film fix integrat) strategie folosind următoarele componente:

1. Selecția media: 450 m3 de NIHAO K3 MBBR Media (HDPE) a fost adăugat la rezervoarele aerobe. Aceasta a oferit un suplimentar 500.000 m3 suprafață activă pentru bacteriile nitrificante.
2. Optimizarea oxigenului: Difuzoarele existente cu bule grosiere au fost înlocuite cu Difuzoare cu discuri cu bule fine NIHAO pentru a crește eficiența transferului de oxigen (OTE) cu 40%, susținând încărcătura biologică mai mare.
3. Îmbunătățirea clarificatorului: Au fost echipate clarificatoarele secundare Module NIHAO PP Tube Settler . Acest lucru a crescut rata de preaplin, permițând clarificatoarelor să facă față creșterii cu 30% a debitului hidraulic fără transport de solide.

Rezultate măsurabile și analiza datelor

După perioada de aclimatizare de 20 de zile, planta a atins următoarele valori de performanță:

Recomandări cheie pentru inginerii de proiect

• Eficiența amprentei: Capacitatea a fost mărită cu peste 40% fără turnarea unui singur metru cub de beton nou.
• Stabilitate operațională: The biofilm pe mediul MBBR a acționat ca un tampon, prevenind „spălarea” bacteriilor în timpul evenimentelor de ploaie abundentă (aflux de apă pluvială).
• Economii de energie: Deși debitul a crescut, difuzoarele de înaltă eficiență au însemnat că consumul total de energie pe m3 de apă tratată a scăzut efectiv cu 12%.

Lista de verificare

• Care este cel mai bun material pentru MBBR? 100% HDPE virgin (polietilenă de înaltă densitate) pentru densitatea sa (0,95 g/cm3) și durabilitate.
• Cum îmbunătățește NIHAO sedimentarea? Prin utilizarea decantoarelor cu tub hexagonal care măresc suprafața efectivă de decantare de 4 ori comparativ cu rezervoarele convenționale.
• Care este durata de viață a acestor componente? 15-20 de ani pentru media MBBR; 10 ani pentru Tube Settlers stabilizați cu UV.

Partea 4: Ghid de selecție tehnică și depanare pentru ingineri

Selectarea mediilor potrivite pentru apă uzată depinde de chimia apei, de temperatură și de obiectivele specifice de eliminare a nutrienților. Această secțiune finală oferă o matrice de decizie tehnică și protocoale de depanare pentru a asigura stabilitatea pe termen lung a sistemului.

Cum să selectați forma și dimensiunea media MBBR potrivite?

Cel mai bun mediu MBBR pentru instalația dumneavoastră este determinat de suprafața protejată necesară și de tipul de apă uzată tratată. Suporturile mai mici oferă o suprafață mai mare, dar necesită ecrane de reținere mai fine, în timp ce suporturile mai mari sunt mai rezistente la înfundare în medii cu conținut ridicat de solide.

• Pentru eliminarea BOD ridicată: Utilizați medii cu o suprafață efectivă între 500 și 800 m2/m3 (de exemplu, NIHAO K1 sau K3). Acestea oferă deschideri mari care împiedică înfundarea din biofilmul gros.
• Pentru nitrificare (înlăturarea amoniacului): Utilizați medii cu suprafață mare (peste 900 m2/m3) precum NIHAO K5. Deoarece bacteriile de nitrificare cresc lent și formează pelicule subțiri, suprafața crescută maximizează viteza de reacție.
• Densitatea materialului: Asigurați-vă că densitatea este de aproximativ 0,95 g/cm3. Dacă densitatea este prea mare, mediul se va scufunda; dacă este prea scăzută, va fi dificil de scufundat și fluidizat.

Depanarea problemelor operaționale comune

Cele mai frecvente probleme întâlnite în sistemele MBBR și Tube Settler.

1. MBBR Media nu se mișcă (fluidizare slabă)

• Cauza: Difuzoare de aerare înfundate sau un raport de umplere excesiv (peste 70%).
• Soluție: Verificați presiunea suflantei. Dacă presiunea este mai mare decât specificațiile de proiectare, difuzoarele pot avea nevoie de curățare sau înlocuire. Reduceți volumul media dacă depășește limita de 67%.

2. Acumularea excesivă a nămolului în decantoare cu tuburi

• Cauza: Rate inadecvate de returnare a nămolului sau unghi incorect de instalare.
• Soluție: Asigurați-vă că tuburile sunt instalate exact la un unghi de 60 de grade. Verificați sincronizarea pompei de nămol pentru a vă asigura că „patura de nămol” rămâne la cel puțin 0,5 metri sub partea inferioară a modulelor de decantare a tubului.

3. Media care scapă din rezervor

• Cauza: Ecrane de retenție deteriorate sau dimensionare incorectă a slotului pentru ecran.
• Soluție: Instalați a stainless steel wedge-wire screen. The slot width should be 20% to 30% smaller than the smallest diameter of the MBBR media being used.

Glosar tehnic (fragmente contextuale)

• SOTE (Eficiență standard de transfer de oxigen): O măsură a cât de eficient un difuzor de aerare transferă oxigenul în apă curată. Difuzoarele cu bule fine NIHAO ating de obicei peste 35% SOTE.
• Slăbirea biofilmului: Procesul natural prin care bacteriile vechi cad de pe mediul MBBR pentru a fi înlocuite cu bacterii noi, mai active.
• Viteza fluxului ascendent: Viteza cu care apa se deplasează în sus printr-un decantor tub. Pentru o performanță optimă, aceasta ar trebui de obicei menținută între 1,5 și 3,0 m/h, în funcție de încărcarea cu solide.

Care este diferența dintre MBBR și nămolul activat?
Diferența principală este că MBBR (Reactor cu biofilm cu pat mobil) este un proces de „creștere atașată” în care bacteriile cresc pe suporturi de plastic protejate, în timp ce Nămol activat este un proces de „creștere suspendată” în care bacteriile sunt amestecate liber în apă. MBBR permite o concentrație mult mai mare de biomasă, ceea ce înseamnă că poate trata mai multe ape uzate într-un volum mai mic al rezervorului în comparație cu nămolul activ tradițional.

Cum determin cantitatea potrivită de Tube Settlers pentru clarificatorul meu?
Numărul de module de sedimentare tubulară este determinat de Rata de încărcare la suprafață (sau Rata de depășire). Calculul standard este:
Zona necesară = Debitul de proiectat / Debitul de depășire admisibil. De obicei, decantoarele cu tuburi permit rate de preaplin de 2 până la 4 ori mai mari decât clarificatoarele convenționale fără tuburi, dublând sau triplând efectiv capacitatea unui rezervor existent.

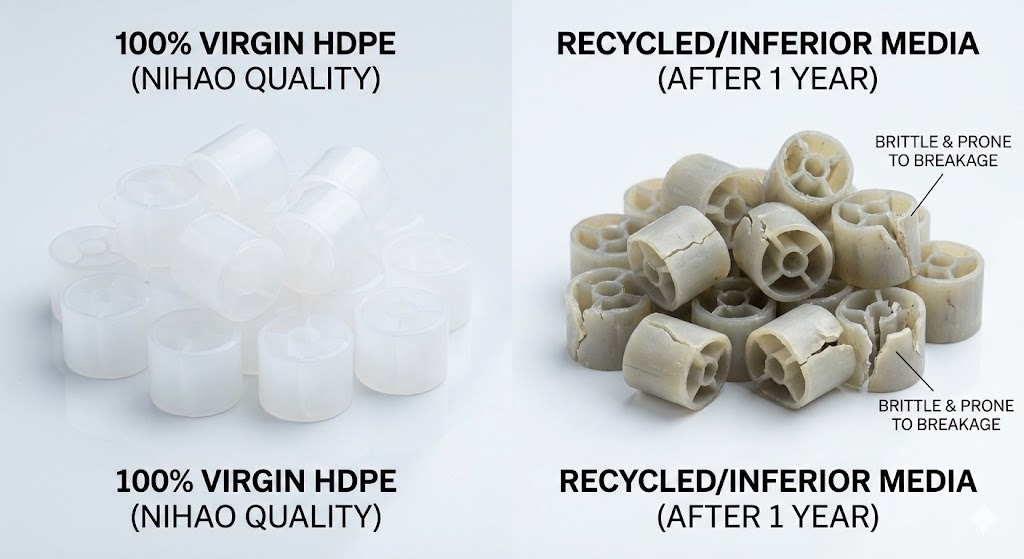

De ce este preferat 100% HDPE virgin pentru mediile MBBR?
100% Virgin HDPE (Polietilena de înaltă densitate) este preferată deoarece oferă rezistență mecanică superioară, rezistență chimică și densitatea corectă (0,95-0,97 g/cm3) pentru fluidizare. Materialele reciclate conțin adesea impurități care fac mediul fragil sau îl fac să se scufunde, ducând la defecțiunea sistemului în 2-3 ani.

Care este timpul ideal de „pornire” pentru un sistem MBBR?
Un sistem MBBR tipic ia 7 până la 20 de zile pentru a dezvolta un biofilm funcțional. Aceasta depinde de temperatura apei, pH și încărcarea organică. În climatele mai reci, perioada de „aclimatizare” se poate extinde până la 30 de zile. Adăugarea „nămolului de semințe” de la o plantă sănătoasă poate accelera acest proces.

Tube Settlers necesită curățare regulată?
Da, dar sunt concepute pentru a fi în mare parte auto-curățate. The Unghi de 60 de grade permite majorității solidelor să alunece în jos în mod natural. Cu toate acestea, în funcție de „lipiciune” a nămolului sau a creșterii algelor, recomandăm un furtun de apă la presiune joasă la fiecare 3 până la 6 luni pentru a preveni înfundarea canalului și pentru a menține debitul optim.

Mediile MBBR pot fi utilizate atât pentru procese aerobe, cât și pentru cele anaerobe?
Da. În Aerobic sisteme, mediul este mișcat de bulele de aer din difuzoare. În Anaerob sau anoxic (denitrificare), mediul este deplasat de mixere mecanice. Purtătorii de biofilm oferă un mediu stabil pentru bacteriile specializate în ambele tipuri de tratament.

Cum asigură Hangzhou NIHAO calitatea instalatorilor de tuburi din PVC?
Toate NIHAO PVC Tube Settlers sunt fabricate cu aditivi rezistenți la UV și o grosime specifică (0,5 mm până la 1,0 mm) pentru a preveni lăsarea și degradarea mediului. Fiecare lot este supus unui test de rezistență la „sudare termică” pentru a se asigura că modulele pot suporta greutatea unei persoane (pentru întreținere) și greutatea nămolului acumulat.

Tabel rezumat cheie
