Stăpânirea raportului F/M pentru controlul procesului de ape uzate în lumea reală

În tratarea biologică a apelsau uzate, procesul cu nămol activ este adesea tratat ca o certitudine matematică. Cu toate acestea, inginerii de proces experimentați știu că se compsaută mai mult ca un ecosistem volatil. În centrul gestionării acestui ecosistem se află Raportul alimente-microorganism (F/M). .

În timp ce manualele operaționale standard oferă formule rigide, adevărata stăpânire a procesului necesită înțelegerea modului în care F/M interacționează cu chimia organică variabilă, cinetica sezonieră și limitările senzorilor în timp real. Acest ghid trece dincolo de calculele de bază pentru a oferi informații acționabile, testate pe teren, pentru optimizarea fabricii moderne.

1. Introducere în raportul F/M: Echilibrul Kinetic Biologic

Raportul F/M definește relația termodinamică dintre masa substratului organic biodegradabil care intră în reactoarele biologice și masa bacteriilor heterotrofe active dedicate stabilizării.

• „Mâncarea” (F): Rata de masă a încărcării organice. Deși este definit în mod tradițional de cererea biochimică de oxigen (BOD), acesta reprezintă compușii carbonați volatili disponibili pentru catabolismul microbian.
• „Microorganismele” (M): Biomasa celulară activă care se află în limitele bazinului de aerare, responsabilă atât pentru oxidarea carbonică, cât și pentru biofloculare.

Într-un sistem ideal, acest raport menține bacteriile în faza târzie de creștere în scădere sau faza de respirație endogenă timpurie. Dacă scara se înclină prea mult în oricare direcție, structura fizică a flocului de nămol se degradează, modificând indicele volumului nămolului (SVI) și riscând nerespectarea reglementărilor pentru solidele totale în suspensie (TSS) și limitele de nutrienți.

2. Matematică dinamică: luarea în considerare a latenței și a „purității” a nămolului

Reprezentarea matematică manuală a F/M este simplă, dar componentele sale ascund capcane operaționale.

Formulele cu text pur

Unități imperiale din SUA:
F/M = (BOD influent, mg/L * Debit, MGD * 8,34) / (MLVSS, mg/L * Volumul bazinului, MG * 8,34)

Unități metrice:
F/M = (BOD influent, mg/L * Debit, m3/zi) / (MLVSS, mg/L * Volumul bazinului, m3 * 1.000)

Câștig de informații: ruperea capcanei de latență a BOD de 5 zile

Cel mai mare defect al controlului F/M clasic este că standardul BOD5 necesită o perioadă de incubație de 5 zile. Gestionarea unei fabrici dinamice folosind un indicator de întârziere de 5 zile asigură că remediați întotdeauna criza de săptămâna trecută.

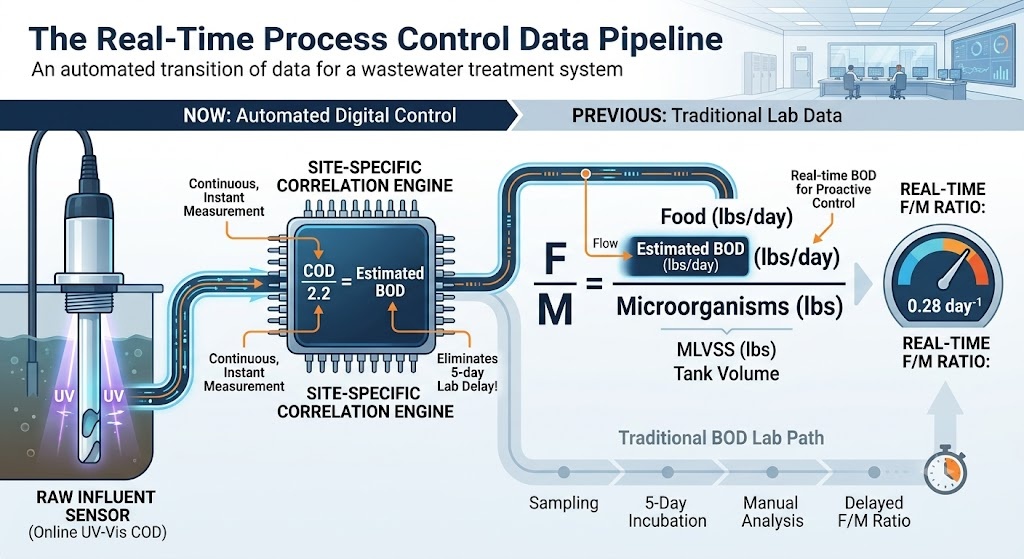

Facilități avansate ocolesc acest lucru prin stabilirea unei dinamici Matrice de corelație COD-BOD sau TOC-BOD . Influentul municipal intern brut prezintă de obicei un raport COD:BOD de 2,0:1 până la 2,5:1. Cu toate acestea, dacă unitatea dvs. primește fracțiuni industriale (de exemplu, procesarea alimentelor, producția de produse chimice), acest raport poate crește la 4,0:1 sau poate fi schimbat pe oră.

[Estimarea alimentelor în timp real] = COD zilnic (prin digestie de 2 ore sau UV-Vis online) / Factor de corelație specific site-ului

Prin utilizarea spectrofotometrelor UV-Vis online la barajul principal de efluent, operatorii pot captura „melci” organici în timp real și pot ajusta imediat valorile procesului, în loc să descopere o supraîncărcare toxică cu cinci zile prea târziu.

Fracția „puritate” de la MLVSS la MLSS

Înlocuirea MLSS cu MLVSS în numitor este o greșeală critică. MLSS include solide inerte non-biologice (solide fixe în suspensie, cum ar fi granulație fină, nămol și fosfor precipitat).

O plantă municipală sănătoasă întreține o Raportul MLVSS/MLSS (indicele de puritate) de 0,75 la 0,85 . În timpul ploilor abundente în sistemele de canalizare combinate sau în instalațiile cu canale de nisip inadecvate, nisipul inert se scurge în bazinul de aerare, coborând raportul sub 0,60. Dacă nu testați fracțiunea volatilă (MLVSS prin testarea în cuptorul cu mufă volatilă la 550 de grade Celsius), vă veți supraestima din punct de vedere matematic forța de muncă microbiană, vă veți subalimenta drastic sistemul și veți declanșa înfometarea neașteptată a biomasei.

3. Scenariu de calcul avansat: Schimbarea industrială

Să privim dincolo de calculele municipale de bază la un scenariu avansat în care o fabrică industrială de procesare a alimentelor aruncă o creștere organică neașteptată într-un sistem municipal.

Datele de câmp colectate la ora 08:00:

• Debitul de influență: 4,0 MGD
• COD efluent primar (prin test rapid): 600 mg/L
• Factorul COD:BOD istoric pentru acest mix industrial specific: 2.4:1
• Volumul rezervorului de aerare: 1,2 milioane de galoane (MG)
• Concentrația MLSS: 3.500 mg/L
• Fracția organică volatilă curentă (MLVSS/MLSS): 72% din cauza scurgerii recente de nămol de vreme umedă

Pasul 1: Calculați în timp real BOD (aliment) estimat

DBO estimată pentru influență = 600 mg/L COD / 2,4 = 250 mg/L BOD
Alimente aplicate = 250 mg/L * 4,0 MGD * 8,34 = 8.340 lbs de BOD/zi

Pasul 2: Calculați masa biologică adevărată (microorganisme)

Concentrația MLVSS adevărată = 3.500 mg/L MLSS * 0,72 = 2.520 mg/L MLVSS
Microorganisme active = 2520 mg/L * 1,2 MG * 8,34 = 25220 lbs de MLVSS

Pasul 3: Calculați F/M în timp real

Raport F/M = 8.340 lbs BOD / 25.220 lbs MLVSS = 0,33 zile^-1

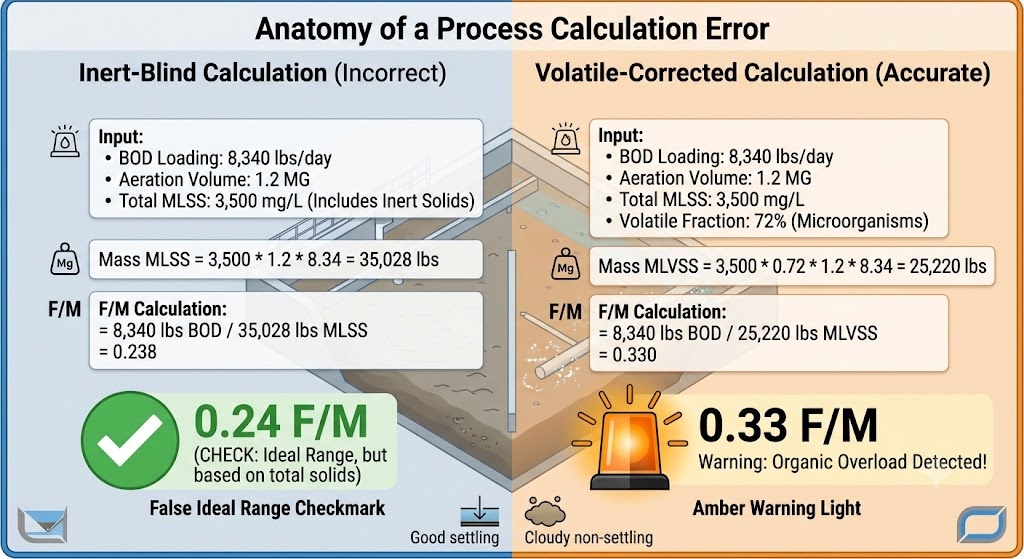

Perspectivă operațională: Dacă operatorul ar fi folosit incorect MLSS total pentru calcul, F/M calculat ar fi apărut ca 0,24, semnalând un sistem convențional perfect stabil. În realitate, adevărata sarcină biologică este de 0,33 — apropiindu-se de limita superioară a epurării convenționale, avertizând operatorul să elimine imediat risipa de nămol pentru a preveni spălarea biomasei.

4. Intervalele ideale F/M și factorul de temperatură cinetică

Intervalele țintă de operare trebuie să se alinieze cu designul ingineresc specific al unității.

Coeficientul de temperatură trecut cu vederea de manuale

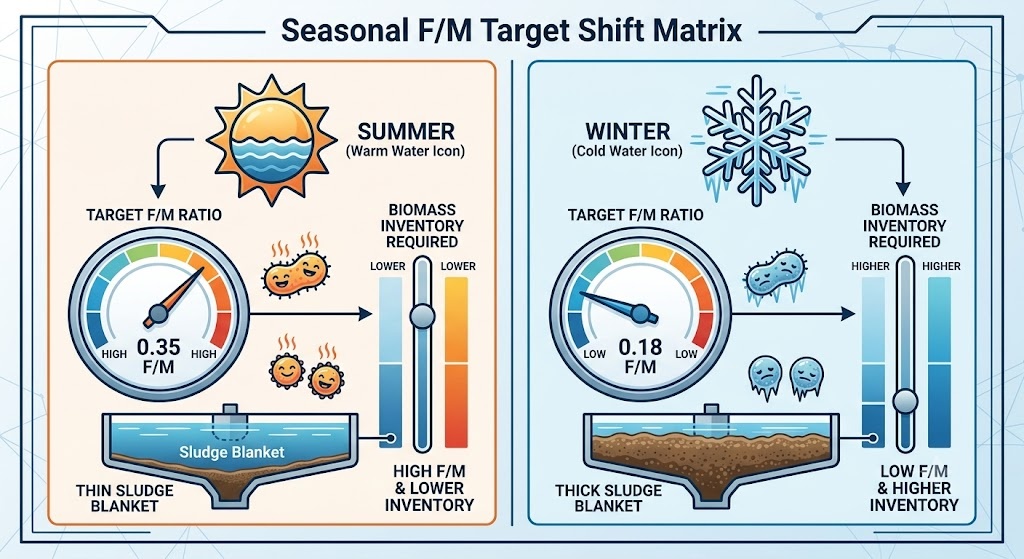

Activitatea enzimatică microbiană este foarte dependentă de temperatură, guvernată de ecuația Arrhenius modificată. Pentru fiecare scădere de 10 grade Celsius a temperaturii apei uzate, ratele metabolice biologice scad cu aproximativ 50%.

• Funcționare de vară (25°C): Microbii au rate metabolice ridicate. Ei consumă alimente rapid. Puteți rula în siguranță un raport F/M mai mare (de exemplu, 0,35), deoarece viteza de procesare cinetică se potrivește cu rata de încărcare.
• Funcționare pe timp de iarnă (10°C): Microbii devin leneși. Pentru a trata aceeași masă de BOD primită, trebuie să creșteți dimensiunea forței de muncă microbiene. Operatorii trebuie să vizeze un raport F/M mai mic (de exemplu, 0,18) prin creșterea intenționată a obiectivelor MLVSS pentru a oferi mai multă capacitate de procesare „de la mână la gură”.

5. Depanarea rapoartelor F/M ridicate: suprasarcină organică și dispersie structurală

Un raport F/M ridicat (>0,50 în sistemele convenționale) indică faptul că energia carbonică disponibilă depășește capacitatea metabolică a biomasei în picioare. Acest lucru se datorează haldelor industriale de melci, spălărilor hidraulice bruște de solide cu apă pluvială sau risipă excesivă de nămol (WAS).

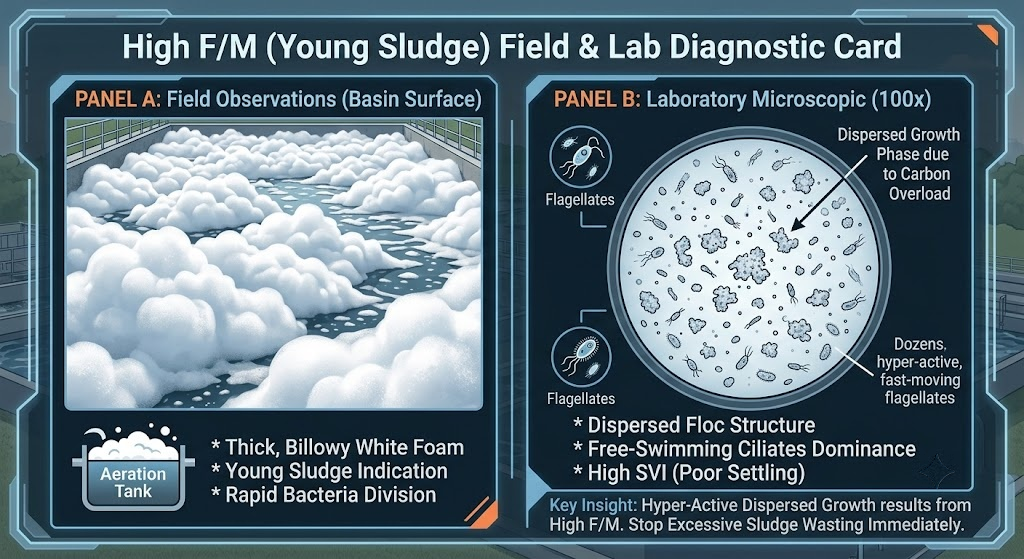

Diagnosticare vizuală la fața locului și microscopie

• Fenomen de suprafață: Bazinul de aerare generează un gros, ondulat, foarte fluid spumă albă curată . Această spumă conține concentrații mari de polizaharide extracelulare și lipide produse prin divizarea rapidă a bacteriilor tinere în faza lor de creștere logică.
• Structura microscopică: Sub o mărire de 100x, flocurile de nămol par mici, foarte fracturate și lipsite de margini structurate. Veți observa o dominație masivă de ciliați și flagelați care înotă liber, cu o absență absolută a rotiferelor sau a ciliatelor peduncate.

Acțiuni corective avansate

1. Manevra Step-Feed: Dacă instalația dvs. este echipată cu capacități de alimentare în trepte, deviați fluxul de influenț brut departe de capul rezervorului de aerare și distribuiți-l în zonele din mijloc sau din spate. Acest lucru scade imediat raportul F/M la intrare, protejând biomasa returnată de șocul organic.
2. Ajustări de echilibru RAS/WAS: Opriți imediat pomparea. Creșteți ratele de nămol activat cu retur (RAS) pentru a maximiza transferul de solide stocate din limpezitoarele secundare înapoi în zona de reacție.

6. Depanarea rapoartelor F/M scăzute: Microthrix Bulking și Pin Floc

Un raport F/M scăzut (<0,15 în sistemele convenționale) reprezintă un mediu de foame biologică intensă. Populația microbiană și-a depășit aprovizionarea cu energie primară.

Diagnosticare vizuală la fața locului și microscopie

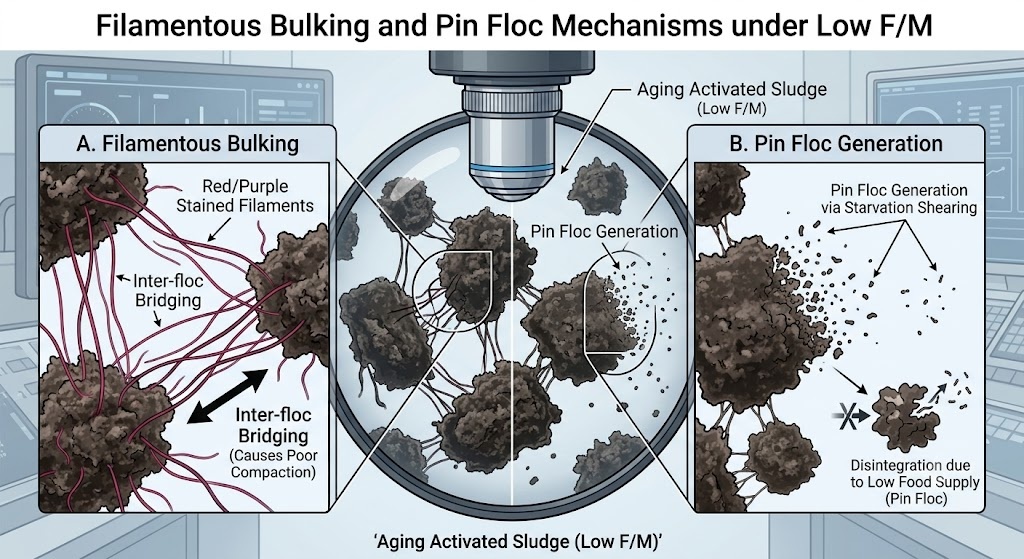

• Fenomen de suprafață: Bazinul de aerare dezvoltă un strat dens, gras, maro închis sau crustă, care rezistă la stropii de apă. Se afișează clarificatorul secundar pin floc — particule minuscule, asemănătoare cenușii, care plutesc peste efluentul, în ciuda unei coloane de apă foarte transparente.
• Structura microscopică: Floculele de nămol par masive, întunecate și neregulate. Șuvițe lungi, asemănătoare părului bacterii filamentoase (cum ar fi Microthrix parvicella or Tip 0041 ) iese din miezul flocurilor, creând punte între goluri și prevenind fizic compactarea în clarificator.

Mecanica îngroșării înfometării

Când alimentele sunt rare, bacteriile filamentoase depășesc bacteriile standard care formează floc. Celulele filamentoase au un raport suprafață-volum mult mai mare, permițându-le să capteze urme de BOD mai eficient decât flocurile dense. Pe măsură ce se înmulțesc, ele creează o plasă asemănătoare unei pânze care captează apa, ridicând indicele de volum al nămolului (SVI) și provocând ridicarea păturii de nămol din clarificator către suprafață.

Acțiuni corective avansate

1. Protocolul de irosire incrementală: Trebuie să eliminați excesul de biomasă pentru a restabili echilibrul, dar ajustările mari pot șoca sistemul. Implementați 10% până la 15% Regula maximă a pierderii : nu creșteți niciodată volumul zilnic WAS cu mai mult de 15% într-o singură fereastră de 24 de ore.
2. Strategia de clorinare selectivă: Dacă volumul filamentos este sever, aplicați o doză țintită de clor pe linia RAS. Dozați clor într-o rată precisă de 2 până la 5 lbs de clor la 1.000 lbs de MLVSS pe zi . Deoarece filamentele se extind spre exterior din structura flocului, ele sunt expuse mai întâi la clor, distrugându-le în același timp menținând în siguranță bacteriile interne care formează floc.

7. Integrarea proceselor: Matricea operațională F/M vs. MCRT

Operațiunile avansate de canalizare nu gestionează F/M ca o măsură izolată. Funcționează ca inversul matematic al Timp mediu de rezidență celulară (MCRT) or Timp de retenție a solidelor (SRT) .

În timp ce F/M măsoară stresorul extern (alimentul care intră în sistem), MCRT măsoară vârsta internă și timpul de retenție al forței de muncă.

MCRT = Inventarul total de solide volatile în suspensie în sistem / Masa totală a solidelor volatile risipite și efluent pierdut pe zi

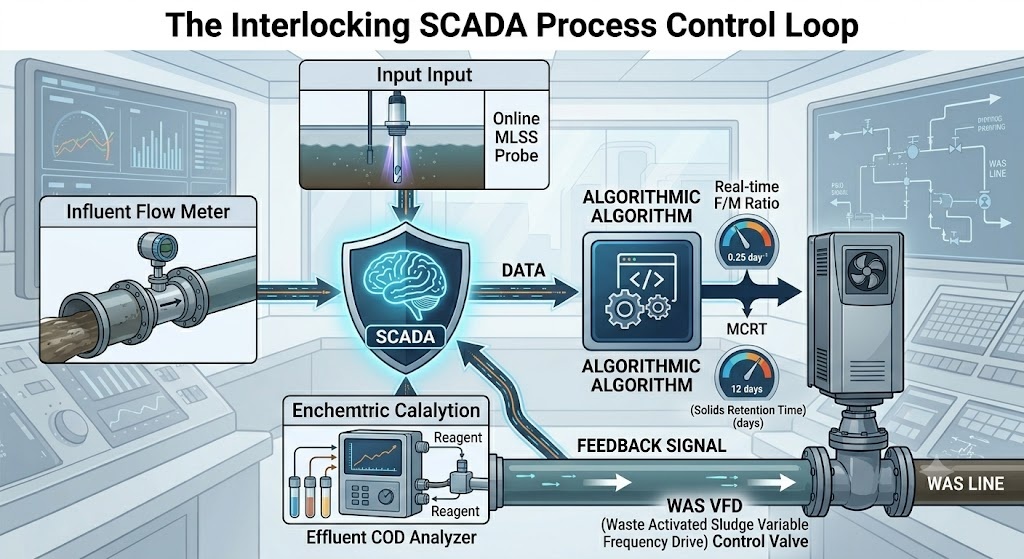

Tranziția la Digital Twins și SCADA Auto-Control

Instalațiile moderne de tratament utilizează un sistem unificat Matricea de control al procesului în cadrul sistemelor lor SCADA. Sondele optice MLSS online instalate la mijlocul bazinului de aerare oferă date continue despre solide. Combinat cu debitmetrele magnetice digitale de pe liniile de afluent și WAS, sistemul SCADA modulează automat pompele de irosire cu acționare cu frecvență variabilă (VFD) pentru a menține un MCRT țintă constant.

Când o sarcină industrială bruscă modifică raportul F/M, automatizarea detectează scăderea corespunzătoare a cererii de oxigen dizolvat (DO) și ajustările pot fi făcute imediat. Această integrare asigură că MCRT acționează ca ancora pentru stabilitate, în timp ce F/M servește ca instrument de diagnosticare pentru a evalua variațiile de încărcare în timp real.

8. Rezumat: Recomandări executive pentru managerii de fabrică

Optimizarea unei instalații cu nămol activ necesită trecerea peste metodologiile istorice de regulă generală și îmbrățișarea valorilor dinamice ale procesului:

• Încorporați surogate rapide: Înlocuiți testarea DBO cu întârziere de 5 zile cu digestie COD de 2 ore sau senzori optici UV-Vis online pentru a gestiona proactiv șocurile mari F/M.
• Normalizare pentru conținutul de cenușă: Nu calculați niciodată obiectivele procesului folosind MLSS total; prioritizează MLVSS pentru a izola masa biologică activă din nămolul inert de râu și precipitațiile minerale.
• Încorporați ținte de temperatură cinetică: Schimbarea țintă F/M variază mai jos iarna și mai mare vara pentru a se potrivi cu fluctuațiile metabolice naturale bacteriene.
• Practicați risipirea conservatoare: Protejați-vă sistemul de oscilațiile procesului limitând orice ajustare volumetrică WAS de o singură zi la 15%.
