Înțelegerea dimensiunii porilor filtrului de membrană: un ghid cuprinzător

Tipuri de filtrare a membranei pe baza mărimii psauilor

Spectrul larg de provocări de filtrare, de la îndepărtarea solidelor mari suspendate până la separarea ionilor individuali, necesită o serie de tehnologii cu membrană. Aceste tehnologii se disting în primul rând prin dimensiunile lor caracteristice ale porilor, ceea ce duce la o clasificare în patru tipuri principale de filtrare a membranei: microfiltrare, ultrafiltrare, nanofiltrare și osmoză inversă. Fiecare tip oferă un nivel specific de separare și este potrivit pentru aplicații distincte.

Microfiltrare (MF)

Microfiltrarea (MF) reprezintă capătul cel mai grosier al filtrării membranei. Membranele MF sunt concepute pentru a îndepărta solidele suspendate, bacteriile și coloidele mari din lichide sau gaze.

• D.imensiuni ale porilor: De obicei variază de la 0,1 până la 10 microni (µm) . Dimensiuni comune și utilizate pe scară largă: 0,22 µm, 0,45 um, 0,8 um și 1,0 um

Stşiardizare: Multe orientări de reglementare și stşiarde ale industriei (de exemplu, pentru testarea calității apei, fabricația farmaceutică) specifică utilizarea anumitor dimensiuni ale porilor, în special 0,22 µm și 0,45 µm.

• Aplicații tipice:
  • Tratarea apei: Îndepărtarea solidelor suspendate, turbidității și protozoarelor (cum ar fi Giardia şi Cryptosporidium ) Din apă potabilă. Folosit ca pre-tratament pentru alte procese de membrană (UF, NF, RO).
  • Mâncare și băutură: Clarificarea sucurilor de fructe, a vinului și a berii; Îndepărtarea drojdiei și a bacteriilor în procesarea lactatelor.
  • Produse farmaceutice: Sterilizarea lichidelor reci, clarificarea soluțiilor biologice.
  • Biotehnologie: Recoltarea celulelor, separarea biomasei.

• 0,22 µm:

  • „Grad de sterilizare”: Acesta este standardul de aur pentru Filtrare sterilă . Majoritatea bacteriilor sunt mai mari de 0,22 um, astfel încât un filtru cu această dimensiune a porilor este considerat în general eficient pentru îndepărtarea bacteriilor și asigurarea sterilității în lichide. Acest lucru este crucial în farmaceutice, biotehnologie (de exemplu, pregătirea mediilor de cultură celulară) și pentru producerea de apă sterilă.
  • Este important de menționat că, în timp ce elimină majoritatea bacteriilor, unele bacterii foarte mici (cum ar fi Mycoplasma ) și virușii pot trece.

• 0,45 µm:

  • Filtrare microbiologică generală: Această dimensiune a porilor este adoptată pe scară largă pentru Analiza microbiologică , inclusiv testarea apei și controlul calității alimentelor/băuturilor. Este excelent pentru captarea celor mai frecvente bacterii pentru enumerare (numărarea coloniilor), deoarece permite o bună difuzie nutritivă prin pori, susținând o creștere bacteriană robustă pe suprafața filtrului după filtrare.
  • Clarificare: De asemenea, este utilizat frecvent pentru General clarificare de soluții pentru a elimina particule, microorganisme mai mari și turbiditate, fără a obține neapărat sterilitate completă.

• 0,8 µm:

  • Îndepărtarea particulelor și pre-filtrare: Adesea folosit pentru Îndepărtarea particulelor mai grosiere și ca a pre-filtru Pentru a proteja membranele mai fine (cum ar fi 0,45 µm sau 0,22 µm filtre) de înfundarea prematură de resturi mai mari.
  • Aplicații microbiologice specifice: Uneori utilizate pentru teste microbiologice specifice sau monitorizare a particulelor unde trebuie păstrate particule mai mari sau tipuri specifice de celule, permițând în același timp componente mai mici. Common în monitorizarea aerului (de exemplu, analiza azbestului) și unele analize de fluide.

• 1,0 µm:

  • Filtrare grosieră/pre-filtrare: În general utilizat pentru Filtrare grosieră pentru a îndepărta solidele suspendate mai mari, sedimentele și particulele brute din lichide. Acesta este un comun pre-filtrare Pas în multe procese industriale și de laborator pentru a prelungi durata de viață a filtrelor mai fine ulterioare.
  • Recoltarea/clarificarea celulelor: Poate fi utilizat în unele aplicații biologice pentru recoltarea celulelor mai mari sau clarificarea soluțiilor extrem de turbide.

Ultrafiltrare (UF)

Ultrafiltrarea (UF) funcționează la o scară mai fină decât microfiltrarea, capabilă să îndepărteze particule și macromolecule mai mici. Membranele UF păstrează de obicei viruși, proteine ​​și molecule organice mai mari, permițând în același timp apă și săruri mai mici dizolvate.

• Dimensiuni ale porilor: Variază de la 0,01 până la 0,1 microni (µm) sau adesea exprimat ca Reducerea greutății moleculare (MWCO) de la 1.000 la 500.000 de daltoni. MWCO se referă la greutatea moleculară aproximativă a celei mai mici proteine ​​globulare care este 90% păstrată de membrană.
• Aplicații tipice:
  • Tratarea apei: Îndepărtarea virușilor, endotoxinelor, coloidelor și macromoleculelor pentru purificarea apei potabile; Tratarea apelor uzate pentru reutilizare.
  • Mâncare și băutură: Concentrația proteinelor din lapte, clarificarea sucurilor, recuperarea enzimelor.
  • Farmaceutice și biotehnologie: Concentrația și purificarea proteinelor, enzimelor și vaccinurilor; Îndepărtarea pirogenilor.
  • Industrial: Separarea emulsiei de ulei/apă, recuperarea vopselei în procesele de electrocoat.

Nanofiltrare (NF)

Membranele de nanofiltrare (NF) sunt adesea denumite „respingerea în mod vag membrane RO”, deoarece se încadrează între UF și RO în ceea ce privește capacitățile de separare. Membranele NF sunt eficiente la eliminarea ionilor multivalenți (cum ar fi ionii de duritate), unele molecule organice mai mici și majoritatea virușilor, permițând în același timp ioni monovalenți (cum ar fi clorura de sodiu) și apa să treacă mai liber decât membranele RO.

• Dimensiuni ale porilor: Variază de la 0,001 până la 0,01 microni (µm) sau MWCO de obicei de la 150 la 1.000 de daltoni.
• Aplicații tipice:
  • Înmuierea apei: Îndepărtarea durității (calciu, magneziu) din apă fără a necesita regenerare chimică.
  • Apă potabilă: Îndepărtarea culorii, a pesticidelor și a carbonului organic dizolvat (DOC).
  • Mâncare și băutură: Demineralizarea zerului, rafinarea zahărului, concentrația de produs.
  • Produse farmaceutice: Concentrație de antibiotice, desaltare.
  • Industrial: Îndepărtarea colorantului din apele uzate, separarea componentelor specifice în procesele chimice.

Osmoză inversă (RO)

Osmoza inversă (RO) reprezintă cel mai bun nivel de separare a membranei, capabil să respingă practic toate sărurile dizolvate, moleculele anorganice și moleculele organice mai mari. Funcționează prin aplicarea presiunii mai mare decât presiunea osmotică, forțând apa printr -o membrană extrem de densă, lăsând în același timp impuritățile dizolvate.

• Dimensiuni ale porilor: Efectiv <0,001 microni (µm) , sau non-poros În sensul tradițional, funcționând mai mult pe un mecanism de soluție-difuzie. Acestea resping în primul rând pe baza încărcării și dimensiunii, eliminând efectiv ionii.
• Aplicații tipice:
  • Desalinizare: Conversia apei de mare sau a apei salubre în apă potabilă.
  • Producție de apă ultrapură: Fabricarea apei de înaltă puritate pentru electronice, produse farmaceutice și generarea de energie electrică.
  • Tratamentul apelor uzate: Purificare la nivel înalt pentru reutilizarea și descărcarea apei.
  • Mâncare și băutură: Concentrația sucurilor de fructe, producția de apă deionizată.
  • Industrial: Procesați purificarea apei, recuperarea produsului.

Mai mult înrudite:

Introducere în filtrele de membrană și dimensiunea porilor

Filtrele cu membrană sunt instrumente sofisticate de separare care au revoluționat diverse industrii, de la purificarea apei la farmaceutice. În centrul lor, aceste filtre funcționează acționând ca bariere selective, permițând să treacă anumite substanțe în timp ce păstrează altele. Eficacitatea unui filtru de membrană în îndeplinirea acestei sarcini critice se balansează aproape în întregime pe o caracteristică crucială: dimensiunea porilor .

Mărimea porilor unui filtru de membrană dictează ce particule, molecule sau chiar ioni pot fi separați de un flux fluid. Imaginează -ți o sită microscopică; Mărimea găurilor din acea sită determină ce trece și ceea ce este prins. În mod similar, porii minusculi din cadrul unui filtru de membrană sunt proiectați la dimensiuni specifice pentru a obține rezultatele dorite de separare.

Înțelegerea dimensiunii porilor membranei este esențială în procesele de filtrare. O dimensiune a porilor aleasă incorect poate duce la o filtrare ineficientă, la combaterea prematură a membranei sau chiar la deteriorarea membranei în sine. În schimb, selectarea dimensiunii optime a porilor asigură o separare eficientă, extinde durata de viață a membranei și, în final, duce la procese mai eficiente și economice.

Acum să ne adaptăm în lumea complexă a dimensiunii porilor filtrului de membrană. Vom defini:

* Ce înseamnă cu adevărat dimensiunea porilor
* Explorați diferitele categorii de filtrare a membranei pe baza mărimii porilor
* Discutați factorii care influențează selecția mărimii porilor
* Evidențiați aplicațiile diverse în care aceste filtre sunt indispensabile.

* Mai mult, vom examina metodele de determinare a dimensiunii porilor, vom aborda provocările comune și vom analiza tendințele interesante care conturează viitorul tehnologiei membranei.

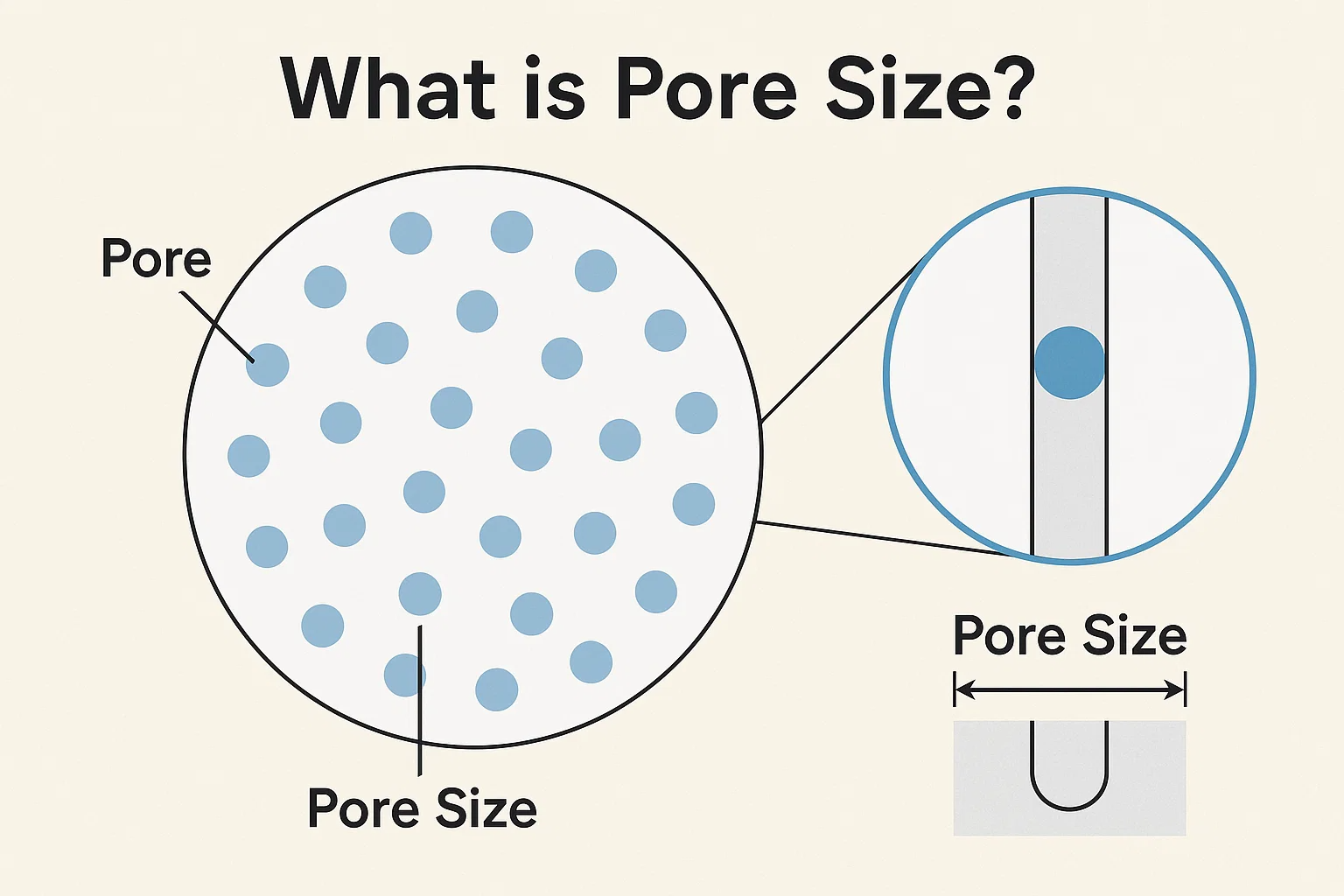

Ce este dimensiunea porilor?

În centrul fiecărui proces de filtrare a membranei se află conceptul dimensiunea porilor . În contextul filtrelor de membrană, dimensiunea porilor se referă la Diametrul mediu al deschiderilor sau canalelor microscopice care pătrund în materialul membranei . Acești pori nu sunt pur și simplu găuri, ci căi mai degrabă complexe concepute pentru a permite trecerea fluidelor, în timp ce blochează fizic particule mai mari decât dimensiunile definite ale acestora.

Unitățile de măsurare pentru dimensiunea porilor sunt de obicei exprimate în oricare dintre microni (µm) or Nanometre (NM) . Pentru a pune aceste unități în perspectivă:

• 1 micron (µm) este un milionime de un metru ( $10^{-6}$ contoare). Pentru comparație, un păr uman are aproximativ 50-100 µm în diametru.
• 1 nanometru (NM) este un miliard de metru ( $10^{-9}$ contoare). O singură moleculă de apă are diametrul de aproximativ 0,27 nm.

Alegerea unității depinde adesea de scara de filtrare. Micronii sunt utilizați în mod obișnuit pentru dimensiuni mai mari ale porilor găsite în microfiltrare, în timp ce nanometrele sunt mai răspândite atunci când discută porii extrem de fine de ultrafiltrare, nanofiltrare și membrane de osmoză inversă.

Impactul profund al dimensiunii porilor asupra eficienței filtrării nu poate fi supraevaluat. Dictează direct punct de tăiere pentru separare. Imaginează -ți o membrană cu o dimensiune a porilor de 0,2 um. Această membrană este proiectată pentru a reține orice particulă sau microorganism mai mare de 0,2 um, permițând în același timp molecule mai mici și apă să treacă.

• Dimensiuni mai mici ale porilor În general, duc la o eficiență mai mare a filtrării, deoarece pot elimina particule mai fine, solide dizolvate și chiar unele viruși. Cu toate acestea, acest lucru costă adesea costul fluxului redus (debit) și scăderea crescută a presiunii pe membrană, deoarece rezistența la debit este mai mare.
• Dimensiuni mai mari ale porilor Permiteți cerințe mai mari de flux și presiune mai scăzută, ceea ce le face adecvate pentru eliminarea particulelor de grosier sau pentru etapele de pre-filtrare. Cu toate acestea, compromisul este un grad mai mic de separare și incapacitatea de a elimina contaminanții foarte fini.

Prin urmare, selecția atentă a dimensiunii porilor unei membrane este un parametru critic de proiectare, corelându -se direct cu nivelul dorit de puritate și cu eficiența operațională a sistemului de filtrare. Este un echilibru delicat între realizarea separarii necesare și menținerea unui debit practic pentru aplicația dată.

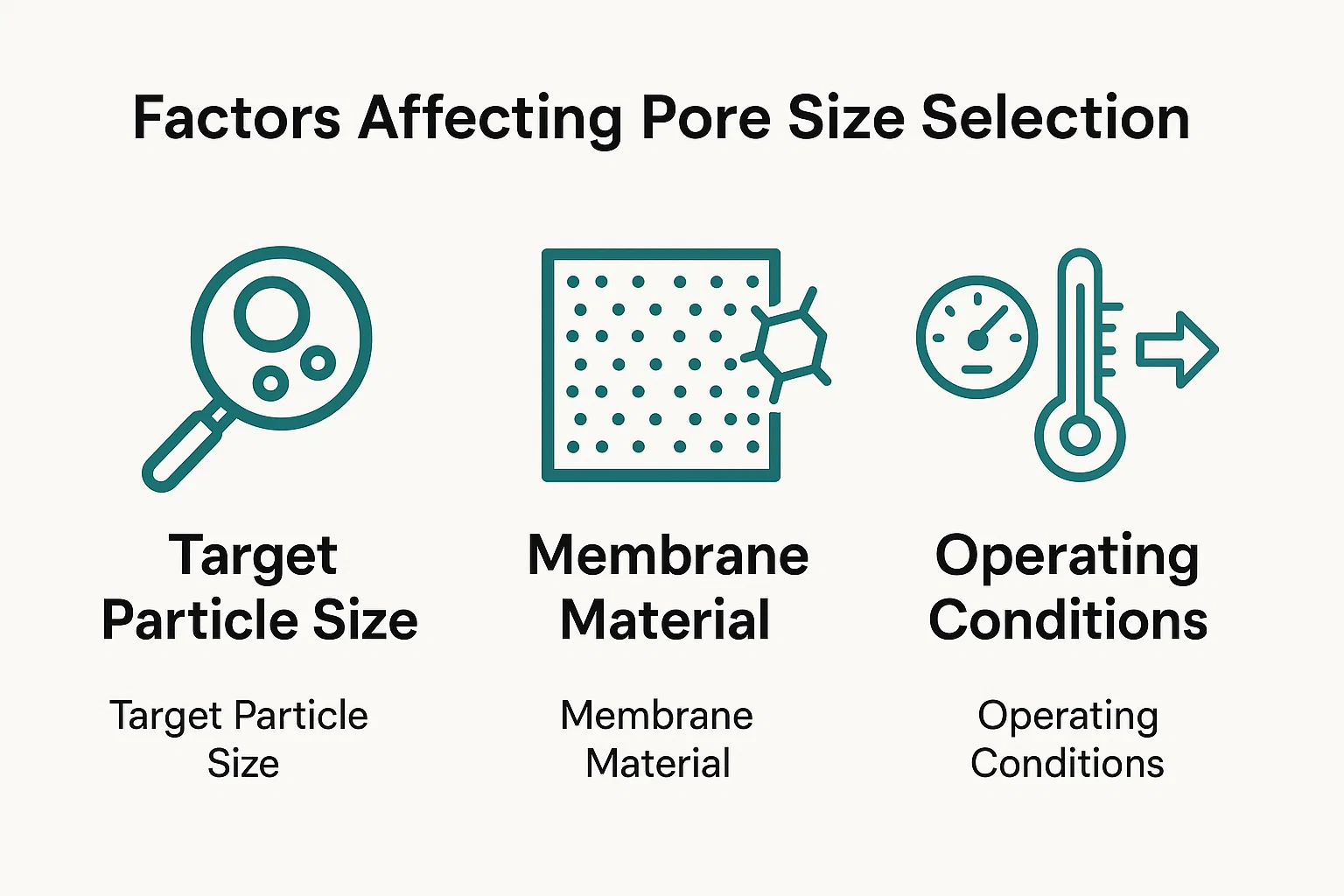

Factori care afectează selecția dimensiunii porilor

Alegerea mărimii corecte a porilor filtrului de membrană este o decizie critică care are impact direct asupra succesului, eficienței și rentabilității oricărui proces de filtrare. Această selecție nu este arbitrară; Este un act de echilibrare atent influențat de mai mulți factori cheie care dictează separarea necesară, compatibilitatea membranei și fezabilitatea operațională.

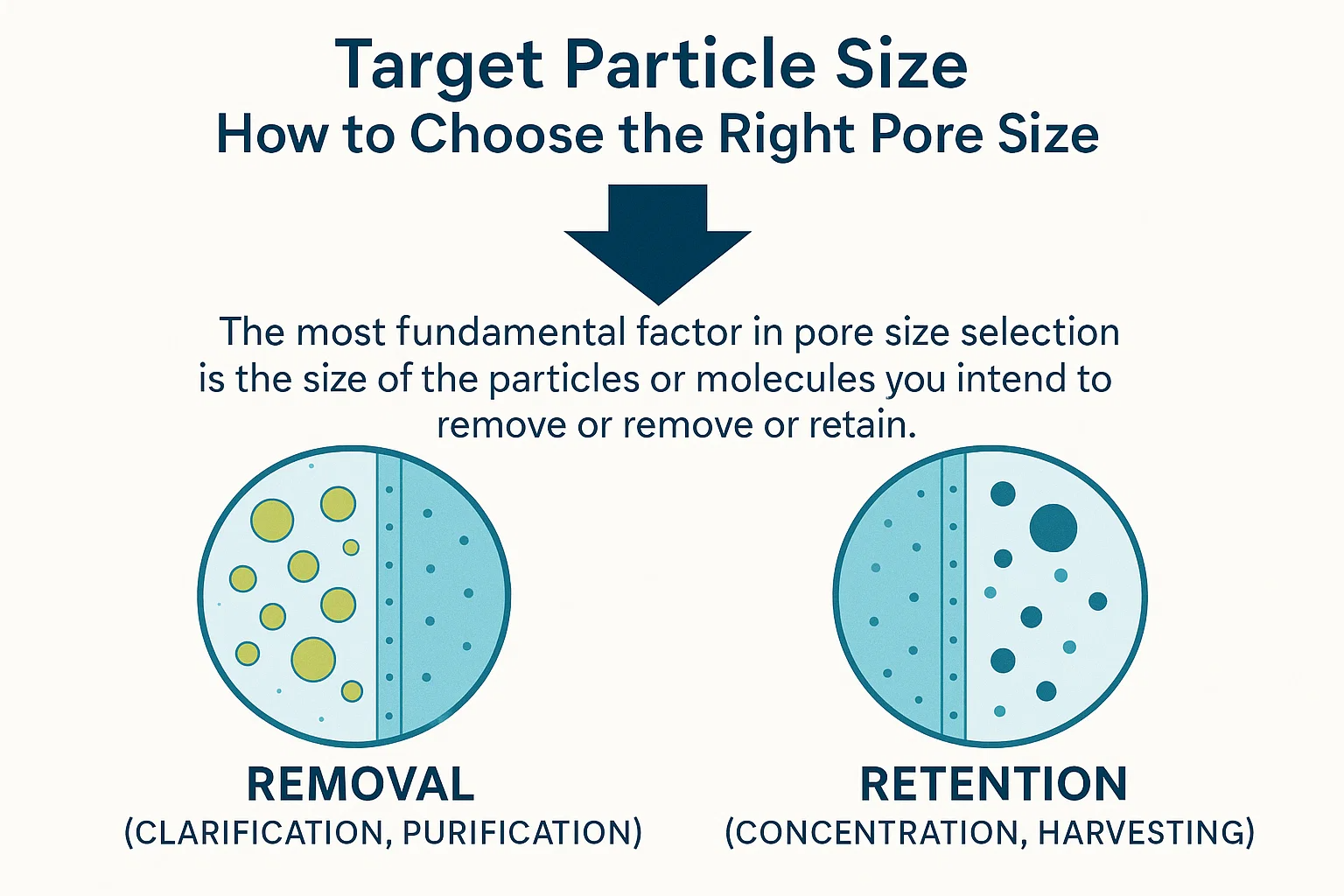

Dimensiunea particulelor țintă: Cum să alegeți dimensiunea potrivită a porilor

Cel mai fundamental factor în selecția mărimii porilor este dimensiunea particulelor sau moleculelor pe care intenționați să le eliminați sau să vă păstrați .

• Pentru îndepărtare (clarificare, purificare): Mărimea porilor membranei trebuie să fie semnificativ mai mică decât contaminantul țintă. De exemplu, dacă trebuie să eliminați bacteriile cu o dimensiune medie de 0,5 µm, probabil că ați selecta o membrană de microfiltrare cu o dimensiune a porilor de 0,2 um sau mai mică pentru a asigura o retenție eficientă. O regulă comună este de a alege o dimensiune a porilor de la 1/3 până la 1/10 dimensiunea celei mai mici particule pe care doriți să o eliminați, reprezentând forma particulelor și potențialele combatere a membranei.
• Pentru retenție (concentrare, recoltare): În schimb, dacă obiectivul dvs. este să concentrați o substanță dorită (de exemplu, proteine ​​sau celule), dimensiunea porilor membranei ar trebui să fie suficient de mică pentru a reține substanța țintă, permițând în același timp solventul și impuritățile mai mici. Acesta este locul în care conceptul de reducere a greutății moleculare (MWCO) devine deosebit de relevant pentru membranele UF și NF.

Înțelegerea distribuției mărimii componentelor din fluxul dvs. de fluide este esențială. Aceasta necesită adesea o analiză prealabilă a fluxului de alimentare folosind tehnici precum împrăștierea dinamică a luminii sau microscopie.

Material de membrană: influență asupra dimensiunii și compatibilității porilor

Materialul din care este construit o membrană joacă un rol semnificativ în structura sa inerentă a porilor, rezistența chimică și performanța generală. Diferite materiale se pretează la diferite intervale și aplicații de dimensiuni ale porilor:

• Membrane polimerice: Acestea sunt cel mai frecvent tip și includ materiale precum polisulfona (PS), polietersulfona (PES), fluorură de poliviniliden (PVDF), acetat de celuloză (CA), poliamidă (PA) și polipropilen (PP).

  • Influență asupra dimensiunii porilor: Procesul de fabricație (de exemplu, inversiunea în fază, întinderea) și polimerul în sine dictează intervalul și distribuția de mărime a porilor realizabilă. De exemplu, membranele celulozice sunt adesea utilizate pentru filtrarea generală în care sunt dorite proprietăți hidrofile, în timp ce PVDF este cunoscut pentru rezistența sa chimică și disponibilitatea largă a dimensiunii porilor. Poliamida este materialul dominant pentru membranele RO și NF datorită proprietăților sale excelente de respingere a sării.
  • Compatibilitate: Compatibilitatea chimică a materialului membranei cu lichidul de alimentare (pH, solvenți, oxidizatori) și substanțe chimice de curățare este crucială. Utilizarea unui material incompatibil poate duce la degradarea membranei, modificări ale dimensiunii porilor și defecțiuni ale sistemului. Limitările de temperatură ale materialului influențează, de asemenea, adecvarea.

• Membrane ceramice: Fabricate din materiale precum alumina, zirconia sau titania, aceste membrane sunt de obicei mai robuste.

  • Influență asupra dimensiunii porilor: Membranele ceramice oferă, în general, dimensiuni de pori foarte uniforme, ceea ce le face potrivite pentru separații precise. Se găsesc în mod obișnuit în aplicațiile MF și UF.
  • Compatibilitate: Ele prezintă o stabilitate chimică și termică excepțională, permițându -le să reziste la medii chimice dure, la temperaturi ridicate și la regimuri de curățare agresive pe care membranele polimerice nu le pot.

Condiții de funcționare: presiune, temperatură și debit

Condițiile în care procesul de filtrare funcționează, de asemenea, influențează puternic selecția mărimii porilor și performanța membranei.

• Presiune: După cum s -a discutat, este necesară o presiune de conducere mai mare pentru a depăși rezistența hidraulică crescută a porilor mai mici. Membrana aleasă trebuie să poată rezista la presiunea de funcționare necesară, fără a compacta sau suferi daune. Presiunea insuficientă va duce la un flux scăzut, în timp ce presiunea excesivă poate deteriora structura membranei.
• Temperatură: Temperatura afectează vâscozitatea fluidului și, în consecință, fluxul prin membrană. Temperaturile mai ridicate duc, în general, la o vâscozitate mai scăzută a fluidului și, prin urmare, la un flux mai mare. Cu toate acestea, materialele cu membrană au limite de temperatură, dincolo de care integritatea structurală sau stabilitatea dimensiunii porilor pot fi compromise.
• Debit (flux): Debitul de permeat dorit (flux) este un parametru critic de proiectare. În timp ce porii mai mici oferă o mai bună separare, aceștia oferă în mod inerent un flux mai mic la o presiune dată. Proiectarea sistemului trebuie să echilibreze nevoia de separare cu debitul necesar. Debitul mai mare ar putea necesita suprafețe de membrană mai mari sau presiuni de operare mai mari, impact asupra costurilor de capital și operare.

În rezumat, selectarea dimensiunii porilor din filtrul de membrană potrivită este o decizie cu mai multe fațete, care necesită o înțelegere completă a caracteristicilor de alimentare, rezultatul de separare dorit, proprietățile materialelor de membrană disponibile și constrângerile practice ale mediului de operare. Un pas greșit în această selecție poate duce la ineficiențe costisitoare sau chiar eșec al procesului.

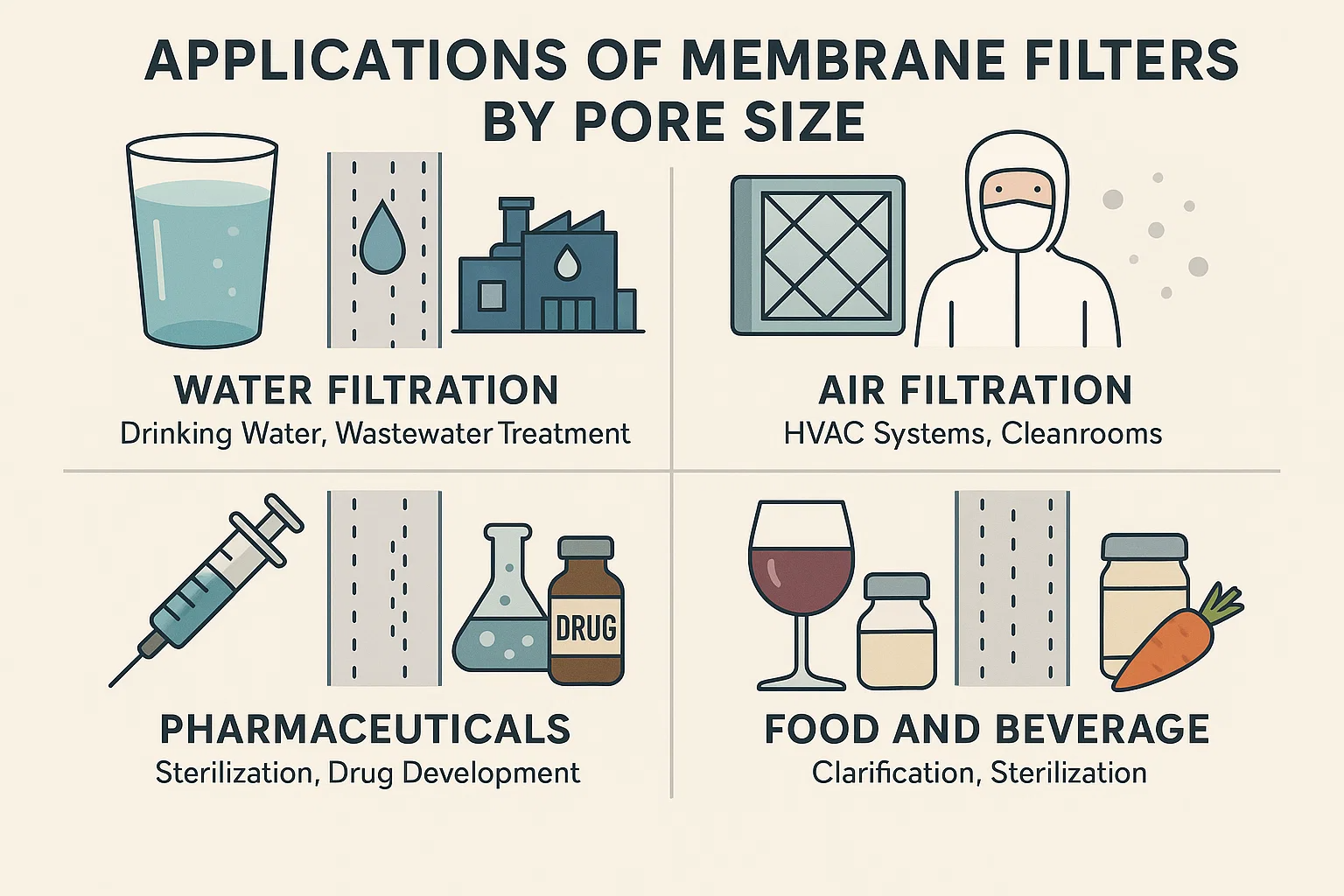

Aplicații de filtre de membrană după dimensiunea porilor

Capacitatea filtrelor de membrană de a controla cu exactitate ceea ce trece și ceea ce se păstrează, în mare parte datorită dimensiunilor lor de pori proiectați, le face indispensabile într -o gamă vastă de industrii. De la asigurarea apei potabile sigure până la fabricarea medicamentelor de salvare a vieții, aceste filtre sunt centrale pentru procesele de purificare, separare și concentrare.

Filtrarea apei: apă potabilă, tratarea apelor uzate

Filtrele cu membrană sunt pietrele de temelie ale tratării moderne a apei, abordând provocările de puritate, de la contaminanți macroscopici până la agenți patogeni microscopici și săruri dizolvate.

• Microfiltrare (MF) și ultrafiltrare (UF): Aceste membrane, cu dimensiuni de pori în 0,1 până la 10 um (MF) and 0,01 până la 0,1 um (UF) intervalul, sunt utilizate pe scară largă pentru îndepărtarea solidelor suspendate, turbidității, bacteriilor, protozoarelor (cum ar fi Cryptosporidium and Giardia ) și viruși din surse de apă potabilă. Sunt pași excelenți de pretratare pentru sisteme de membrană mai avansate, protejând membranele mai fine de fault. În tratamentul apelor uzate, MF/UF poate produce efluent de înaltă calitate adecvat pentru descărcare sau chiar reutilizare, prin eliminarea eficientă a solidelor suspendate, a bacteriilor și a unor materii organice.
• Nanofiltration (NF): Cu dimensiuni de pori de obicei 0,001 până la 0,01 um , Membranele NF sunt utilizate pentru înmuierea apei prin eliminarea ionilor multivalente de duritate (calciu, magneziu) și pentru reducerea nivelurilor de carbon organic dizolvat (DOC), culoare și compuși organici sintetici (de exemplu, pesticide) din apa potabilă. Aceasta oferă un permeat de calitate superioară decât UF.
• Osmoză inversă (RO): Având efectiv <0,001 µm Mărimile „porilor” (care funcționează prin soluție-difuzie), membranele RO sunt bariera finală pentru purificarea apei. Sunt critici pentru desalinizare de apă de mare și apă salubre, producând apă potabilă. RO este esențial și pentru fabricație apă ultrapură Obligatoriu în industrii precum electronice, produse farmaceutice și generarea de energie electrică, prin eliminarea aproape toate sărurile și impuritățile dizolvate.

Filtrarea aerului: sisteme HVAC, camere curate

În timp ce termenul „dimensiunea porilor” este de obicei asociat cu filtrarea lichidului, principiul se aplică în mod egal filtrării aerului (gaz), unde membranele filtrează particulele aeriene.

• Microfiltrare (MF) (și media HEPA/ULPA): Sunt utilizate medii specializate asemănătoare cu membrana, adesea clasificate prin eficiența de îndepărtare a particulelor, mai degrabă decât dimensiunea discretă a porilor. De exemplu, HEPA (aer de particule de înaltă eficiență) Filtrele captează de obicei 99,97% din particule $0.3\mu m$ ca mărime și ULPA (aer de particule ultra-scăzut) Filtrele sunt și mai fine. Acestea sunt cruciale pentru:
  • Sisteme HVAC: Îmbunătățirea calității aerului interior prin eliminarea prafului, polenului, sporii mucegaiului și a unor alergeni.
  • Camere curate: Crearea și menținerea unor medii extrem de controlate (de exemplu, clasa ISO 1 până la 9) esențială pentru fabricarea semiconductorilor, producția farmaceutică și cercetarea delicată, unde chiar și particulele de sub-micron pot provoca contaminare sau defecte.

Farmaceutice: sterilizare, dezvoltarea medicamentelor

Cerințele stricte de puritate ale industriei farmaceutice fac ca filtrele de membrană să fie indispensabile.

• Microfiltrare (MF): Filtrarea sterilă a lichidelor (de exemplu, media de cultură, tampoane, soluții oftalmice) înainte de ambalare este o aplicație comună pentru 0,1 sau 0,2 um Membrane MF, asigurând îndepărtarea bacteriilor și ciupercilor evitând în același timp ingrediente active sensibile la căldură.
• Ultrafiltration (UF): Membrane UF (de obicei 0,01 până la 0,1 um sau MWCO -uri specifice) sunt vitale pentru:
  • Concentrația de proteine ​​și purificarea: Concentrarea proteinelor terapeutice, enzimelor și vaccinurilor.
  • Diafiltrare: Îndepărtarea sărurilor sau schimbarea tampoanelor în timpul purificării proteinelor.
  • Îndepărtarea pirogenului: Eliminarea endotoxinelor (pirogeni) din apă pentru injecție (WFI).
• Nanofiltrare (NF) și osmoză inversă (RO): Utilizat pentru pre-tratamentul apei de alimentare pentru sistemele UF/RO și pentru generare Apă de calitate farmaceutică (de exemplu, apă purificată, apă pentru injecție) care necesită niveluri extrem de scăzute de impurități, inclusiv săruri dizolvate și compuși organici.

Alimente și băuturi: clarificare, sterilizare

Filtrele de membrană îmbunătățesc calitatea, durata de valabilitate și siguranța unei game largi de produse alimentare și băuturi.

• Microfiltrare (MF):
  • Clarificarea băuturilor: Clarificarea vinului, a berii (îndepărtarea drojdiei, a bacteriilor și a particulelor de ceață) și a sucurilor de fructe.
  • Prelucrarea lactatelor: Pasteurizarea la rece a laptelui (reducerea sarcinii bacteriene fără căldură), fracționarea componentelor laptelui.
• Ultrafiltration (UF):
  • Concentrația de proteine: Concentrarea proteinelor din lapte (de exemplu, pentru producția de brânză), concentrația de proteine ​​din zer.
  • Clarificarea sucului: Îndepărtarea solidelor suspendate și macromoleculelor din sucuri păstrând aroma.
• Nanofiltration (NF):
  • Rafinarea zahărului: Desaltarea și purificarea soluțiilor de zahăr.
  • Concentrare de suc: Concentrația parțială a sucurilor cu demineralizare simultană.
• Osmoză inversă (RO):
  • Concentraţie: Concentrația lichidelor sensibile la căldură precum cafeaua, sucurile de fructe sau produsele lactate, oferind economii de energie în comparație cu evaporarea.
  • Apă pentru procesare: Furnizarea de apă de înaltă puritate pentru formularea și curățarea produsului.

Aplicații industriale: procesare chimică, petrol și gaze

Dincolo de consumabile, filtrele de membrană abordează nevoile critice de separare și purificare în industria grea.

• Microfiltrare (MF) și ultrafiltrare (UF):
  • Tratamentul apelor uzate: Clarificarea generală și eliminarea solidelor suspendate din efluenți industriali.
  • Breaking emulsion: Separarea uleiului de apa în lichidele de prelucrare a metalelor sau a produsului produs în industria petrolului și a gazelor.
  • Recuperarea catalizatorului: Păstrarea catalizatorilor valoroși din amestecurile de reacție.
  • Pre-tratament: Protejarea altor echipamente din aval și membrane mai fine.
• Nanofiltrare (NF) și osmoză inversă (RO):
  • Procesați purificarea apei: Furnizarea de apă de înaltă puritate pentru cazane, turnuri de răcire și procese de fabricație.
  • Recuperarea produsului: Recuperarea substanțelor chimice valoroase din fluxurile de deșeuri.
  • Concentrația de saramură: Concentrarea soluțiilor de sare în diferite procese chimice.
  • Separarea chimică: Separarea componentelor specifice în etapele de sinteză chimică sau de purificare.

Cum se determină dimensiunea porilor unui filtru de membrană

În timp ce dimensiunea porilor este o caracteristică fundamentală a unui filtru de membrană, nu este întotdeauna o măsurare simplă, directă. În schimb, este adesea dedus prin teste standardizate sau furnizate de producători pe baza proceselor lor de control al calității. Determinarea exactă a mărimii porilor este crucială pentru asigurarea membranei, așa cum este de așteptat pentru aplicarea prevăzută.

Specificații furnizate de producători

Cel mai obișnuit mod de a cunoaște dimensiunea porilor unui filtru de membrană este revizuirea Specificații tehnice și fișe de date furnizate de producător . Producătorii de renume investesc foarte mult în controlul calității și caracterizarea produselor lor. Aceste specificații vor enumera de obicei:

• Dimensiunea nominală a porilor: Aceasta este o clasificare generală, care indică dimensiunea medie a porilor. Înseamnă că membrana este proiectată pentru a păstra un anumit procent de particule la sau peste dimensiunea declarată. De exemplu, un filtru nominal de 0,2 um poate păstra 99,9% din particule la această dimensiune. Este o medie și nu implică că fiecare por are exact această dimensiune.
• Dimensiunea absolută a porilor: Aceasta este o specificație mai precisă, ceea ce indică faptul că toate particulele mai mari decât dimensiunea declarată sunt păstrate (adesea retenție 100% în condiții de testare specifice). Acest lucru este esențial pentru aplicații precum filtrarea sterilă, unde este necesară eliminarea completă a microorganismelor.
• Reducerea greutății moleculare (MWCO): Pentru membranele de ultrafiltrare și nanofiltrare, producătorii specifică adesea MWCO în daltoni, care descrie greutatea moleculară la care 90% dintr -o proteină globulară specifică (sau dextran) este reținută de membrană. Aceasta este o măsură funcțională a dimensiunii porilor pentru separații moleculare.
• Evaluări de retenție pentru organisme specifice: În special pentru aplicațiile farmaceutice sau de tratare a apei, producătorii ar putea specifica capacitatea membranei de a păstra bacterii specifice (de exemplu, Brevundimonas Diminuta pentru filtre sterile de 0,22 µm) sau viruși. Aceasta oferă o măsură practică, orientată spre aplicație.

Este important de menționat că diferiți producători ar putea utiliza metodologii sau definiții de testare ușor diferite pentru „nominal” vs. „absolut”, astfel încât compararea specificațiilor între mărci necesită o atenție atentă.

Metode de testare: test cu punct de bule, analiză microscopică

Dincolo de pretențiile producătorilor, există metode stabilite pentru a caracteriza sau verifica dimensiunea efectivă a porilor și integritatea unui filtru de membrană.

1. Testul punctului cu bule

Test cu bule este o metodă nedistructivă utilizată pe scară largă pentru determinarea celei mai mari dimensiuni ale porilor într-un filtru de membrană și pentru verificarea integrității membranei. Se bazează pe principiul că lichidul deținut într -un por prin tensiune de suprafață poate fi forțat de presiunea gazului.

• Principiu: Membrana este mai întâi udată cu un lichid (de exemplu, apă sau alcool), umplând toți porii. Presiunea gazului (de obicei aer sau azot) este apoi aplicată pe o parte a membranei umezite, în timp ce cealaltă parte este deschisă atmosferei (sau scufundată în lichid). Pe măsură ce presiunea gazului crește treptat, în cele din urmă va depăși tensiunea de suprafață care ține lichidul în cel mai mare por. În acest „punct de bule”, va fi observat un flux continuu de bule care iese din partea umedă a membranei.
• Calcul: Presiunea la care se întâmplă acest lucru este direct legată de cea mai mare dimensiune a porilor prin ecuația Young-Laplace:
• P = ( 4γCOSθ )/D:
  • P este presiunea punctului cu bule
  • γ este tensiunea de suprafață a lichidului de umectare
  • θ este unghiul de contact al lichidului cu peretele porilor (adesea presupus a fi 0 ∘ Pentru o umectare completă, deci cos θ = 1 )
  • D este diametrul celui mai mare por.

Testul cu bule este excelent pentru controlul calității, detectarea defectelor de fabricație sau verificarea dacă o membrană a fost deteriorată sau compromisă (de exemplu, prin atac chimic sau presiune excesivă) în utilizare. Un punct de bule mai mic decât era așteptat indică pori mai mari, ceea ce implică o pierdere de integritate.

2. Analiza microscopică (de exemplu, microscopie electronică)

Pentru o evaluare vizuală mai directă a structurii porilor, pot fi utilizate tehnici microscopice avansate, în special:

• Microscopie electronică de scanare (SEM): SEM oferă imagini de înaltă rezoluție ale suprafeței membranei și ale secțiunii transversale, permițând vizualizarea directă a porilor. Deși nu oferă o dimensiune funcțională a porilor precum testul cu bule, poate dezvălui morfologia porilor, distribuția și structura generală a membranei. Software -ul modern de analiză a imaginilor poate fi apoi utilizat pentru a măsura dimensiunea porilor vizibili și pentru a genera o distribuție a mărimii porilor.
• Microscopie electronică de transmisie (TEM): TEM oferă o mărire și o rezoluție și mai mare, utile pentru caracterizarea porilor foarte fini ai membranelor UF, NF și RO, în special structura lor internă.

Deși neprețuit pentru cercetare și dezvoltare, analiza microscopică este de obicei o metodă de laborator și nu o test de rutină în proces sau pe teren pentru verificarea mărimii porilor datorită complexității și costurilor sale.

Importanța determinării exacte a mărimii porilor

Determinarea precisă a dimensiunii porilor este esențială din mai multe motive:

• Asigurarea performanței: Se asigură că membrana va obține eficiența dorită de separare (de exemplu, sterilitate, claritate, respingere a solutului).
• Optimizarea procesului: Ajută la selectarea membranei potrivite pentru o aplicație specifică, prevenirea excesului de filtrare (pori prea mici, costuri ridicate, flux scăzut) sau sub-filtrare (pori prea mari, puritate insuficientă).
• Controlul calității: Servește ca o măsură vitală de control al calității pentru producători și utilizatori finali, confirmând consistența lotului și integritatea produsului.
• Depanare: Ajută la diagnosticarea problemelor precum defectele de defecțiuni, deteriorare sau fabricație care ar putea modifica dimensiunea eficientă a porilor.

În esență, înțelegerea și verificarea mărimii porilor unui filtru de membrană nu este doar un exercițiu academic; Este un pas critic în proiectarea, funcționarea și menținerea sistemelor de filtrare eficiente.

Probleme comune legate de dimensiunea porilor

În timp ce filtrele de membrană sunt instrumente de separare incredibil de eficiente, structura lor complexă a porilor le face, de asemenea, susceptibile la mai multe probleme operaționale. Multe dintre aceste provocări, cum ar fi faularea, înfundarea și nevoia de testare a integrității, sunt legate intrinsec de dimensiunea porilor membranei și interacțiunea acesteia cu fluidul filtrat.

Îndepărtarea: Cum afectează dimensiunea porilor

Înfundare este probabil cea mai omniprezentă și semnificativă provocare în filtrarea membranei. Se referă la acumularea de materiale nedorite pe sau în interiorul porilor membranei, ceea ce duce la o scădere a fluxului de permeat (debit) și/sau la o creștere a presiunii transmembranare (TMP) necesară pentru a menține fluxul. Această acumulare reduce în esență dimensiunea efectivă a porilor și crește rezistența la flux.

Cum influențează dimensiunea porilor care influențează:

• Dimensiuni mai mici ale porilor, tendință mai mare de combatere Membranele cu pori mai mici (UF, NF, RO) sunt, în general, mai sensibile la încălzire, deoarece resping o gamă mai largă de substanțe, inclusiv coloizi mai mici, macromolecule și materie organică dizolvată care se poate depune pe suprafața membranei sau adsorb în pori. Structura mai strânsă oferă mai multe site -uri pentru interacțiune și mai puțin spațiu pentru a trece prin a trece.
• Conectarea porilor: Particulele sau moleculele mai mari decât porii membranei se vor acumula la suprafață, formând un „strat de tort”. Acest strat acționează ca un filtru secundar, adăugând rezistență și reducând fluxul.
• Blocarea porilor/adsorbția: Cei mai mici, mai mici, în special moleculele organice dizolvate, pot adsorbi la suprafețele interne ale porilor sau pot bloca intrarea porilor, reducând efectiv diametrul porilor. Acest lucru este adesea mai dificil de curățat decât murdărirea suprafeței.
• Biofouling: Microorganismele (bacterii, ciuperci, alge) se pot atașa la suprafața membranei și proliferează, formând un biofilm lipicios. Acest biofilm poate acoperi rapid porii, împiedică semnificativ fluxul și chiar poate duce la daune ireversibile dacă nu este gestionat eficient. Mărimea porilor nu împiedică atașarea biologică, dar o membrană mai densă poate limita penetrarea.

Îndepărtarea reduce eficiența filtrării, crește consumul de energie (datorită cerințelor de presiune mai mari), scurtează durata de viață a membranei și necesită curățare sau înlocuire frecventă, toate acestea adăugând costurile operaționale.

Înfundare: Probleme și strategii de prevenire

Clogging este o formă severă de murdărire în care porii membranei devin blocate complet, adesea de particule sau agregate mai mari, ceea ce duce la o pierdere drastică sau completă a fluxului. În timp ce murdărirea poate fi un declin treptat, înfundarea poate fi mai bruscă.

Probleme legate de înfundare:

• Daune ireversibile: Croggarea severă poate face membranele imposibil de curățat, ceea ce duce la înlocuirea prematură.
• Distribuție neuniformă a fluxului: Membranele parțial înfundate pot duce la un flux inegal pe suprafața membranei, creând potențial zone localizate de presiune și stres mai mare.
• Oprirea sistemului: Clogging -ul frecvent necesită timpul de oprire a sistemului pentru curățare sau înlocuirea membranei, cu impact asupra productivității.

Strategii de prevenire pentru blocare:

• Pre-tratament eficient: Aceasta este cea mai importantă strategie. Utilizarea filtrelor mai grosiere (de exemplu, filtre de cartuș, filtre media granulare) sau chiar membrane MF ca pre-filtru înainte de sistemele UF, NF sau RO poate elimina solidele suspendate mai mari și pot reduce sarcina pe membranele mai fine.
• Selectarea corespunzătoare a mărimii porilor: Alegerea unei dimensiuni a porilor care este potrivită pentru calitatea apei de alimentare și nivelul de pre-tratament aplicat. Filteringul excesiv (folosind o dimensiune prea mică a porilor pentru o anumită furaj) va agrava înfundarea.
• Dinamica de flux optimizată: Funcționarea la viteze de flux încrucișate adecvate în filtrarea fluxului tangențial (TFF) ajută la îndepărtarea greșelilor de suprafața membranei, minimizând formarea stratului de tort.
• Regimuri de curățare regulate: Implementarea unui program pentru curățarea chimică (curat în loc sau CIP) și/sau curățarea fizică (de exemplu, retragerea pentru MF/UF) pentru a elimina greșelile acumulate înainte de a deveni îngroșate ireversibil.

Testarea integrității: asigurarea dimensiunii și performanței constante a porilor

Având în vedere rolul critic al dimensiunii porilor în performanța membranei, în special în aplicațiile care necesită particule absolute sau retenție microbiană (de exemplu, filtrare sterilă), Testarea integrității este esențial. Testarea integrității verifică dacă structura porilor membranei rămâne intactă și lipsită de defecte, fisuri sau canale de bypass care ar crea efectiv pori mai mari decât intenționați.

• De ce este crucial: Chiar și un singur defect de fabricație sau daune operaționale (de exemplu, din cauza presiunii excesive, a atacului chimic sau a manipulării) poate duce la o „gaură” sau la lacrimă. Un astfel de defect ocolește excluderea proiectată a mărimii porilor, permițând să treacă contaminanții, compromitând întregul proces de filtrare.
• Metode comune:
  • Test cu bule: După cum s -a discutat, aceasta este o metodă primară. O cădere a presiunii punctului cu bule indică un defect mare.
  • Test de difuzie: Măsoară fluxul de gaz prin porii umeziți la o presiune sub punctul bulei. Un flux excesiv indică un defect.
  • Test de reținere a presiunii: Măsoară cariile presiuni în timp într-un filtru umed sigilat, presurizat cu gaz. O cădere rapidă de presiune sugerează o scurgere.
  • Test de flux înainte: Similar cu testul de difuzie, dar măsoară fluxul total de gaze, care include atât difuzia, cât și fluxul în vrac prin orice defecte mari.

Testarea integrității este efectuată de rutină înainte și după procesele critice de filtrare (în special în produse farmaceutice și aplicații sterile) și după cicluri de curățare. Oferă asigurarea faptului că performanța efectivă a dimensiunii porilor a membranei este menținută de -a lungul vieții sale operaționale.

În rezumat, gestionarea problemelor legate de dimensiunea porilor membranei, cum ar fi murdărirea și înfundarea, necesită strategii proactive care implică pre-tratamentul atent, o funcționare optimizată și o curățare robustă. Mai mult, testarea regulată a integrității oferă încredere că capacitățile cruciale de excludere a mărimii membranei rămân necompromise.

Alegerea filtrului de membrană potrivită

Călătoria de la înțelegerea a ceea ce înseamnă dimensiunea porilor până la înțelegerea aplicațiilor sale diverse culminează cu sarcina critică de a alege corect Filtru de membrană pentru o nevoie specifică. Această decizie este rareori simplă și implică o evaluare sistematică a mai multor factori cheie pentru a asigura performanță optimă, eficiență și viabilitate economică.

Evaluarea nevoilor dvs. de filtrare specifice

Primul și cel mai important pas este definirea în mod clar obiectivele procesului dvs. de filtrare. Întrebați -vă:

• Care este rezultatul dorit? Încercați să:
  • Clarificați un lichid (îndepărtați turbiditatea)?
  • Sterilizați o soluție (eliminați bacteriile/virușii)?
  • Concentrați un produs valoros (de exemplu, proteine)?
  • Îndepărtați sărurile dizolvate sau ionii specifici?
  • Purificați apa la un nivel ultrapure?
• Care este nivelul de puritate necesar? Care este concentrația maximă admisibilă sau dimensiunea contaminanților reziduali? Acest lucru va ghida direct dimensiunea necesară a porilor. De exemplu, un filtru de 0,45 µm ar putea fi suficient pentru clarificări generale, dar este necesar un filtru de 0,22 um sau mai strâns pentru filtrarea sterilă.
• Care este natura fluxului de alimentare? Este un lichid sau un gaz? Care este încărcarea sa tipică de particule sau conținutul de solide dizolvate? Este extrem de vâscos sau relativ subțire?
• Care este debitul necesar (debit)? Cât de mult lichid sau gaz trebuie procesat pe unitatea de timp? Acest lucru influențează nu numai tipul de membrană, ci și suprafața totală a membranei necesare.
• Care sunt cerințele de reglementare? Pentru aplicațiile din farmaceutice, alimente și băuturi sau apă potabilă, pot exista standarde de reglementare specifice (de exemplu, FDA, USP, OMS) care dictează performanța filtrului.

O înțelegere clară a acestor nevoi va restrânge tipurile de membrană potențiale (MF, UF, NF, RO) și intervalele de mărime ale porilor corespunzători.

Având în vedere că proprietățile fluidului sunt filtrate

Dincolo de contaminanți, caracteristicile fluidului în sine joacă un rol semnificativ în selecția membranei, în special în ceea ce privește compatibilitatea materialului membranei.

• Compoziție chimică:
  • PH: PH -ul fluidului trebuie să fie compatibil cu materialul membranei. Unele materiale se degradează rapid în condiții extrem de acide sau alcaline.
  • Prezența solvenților: Solvenții organici se pot umfla, dizolva sau deteriora grav anumite membrane polimerice. Ar putea fi necesari membrane ceramice sau polimeri specifici rezistenți la solvent (de exemplu, PVDF).
  • Oxidizatori: Oxidizatorii puternici (cum ar fi clorul) pot deteriora multe materiale cu membrană, în special membranele RO/NF din poliamidă. Pot fi necesare membrane rezistente la clor sau pre-tratament pentru îndepărtarea clorului.
• Temperatură: Intervalul de temperatură de funcționare trebuie să fie în limitele de toleranță ale materialului membranei. Temperaturile ridicate pot provoca degradarea membranei sau modificări ale structurii porilor. În schimb, temperaturile foarte scăzute pot crește vâscozitatea fluidului, reducând fluxul.
• Viscozitate: Lichidele foarte vâscoase necesită presiuni de funcționare mai mari sau suprafețe de membrană mai mari pentru a obține debitul dorit, indiferent de mărimea porilor.
• Potențial de frământare: Evaluează potențialul pentru ca lichidul să devină membrana. Lichidele bogate în solide suspendate, coloizi, materie organică dizolvată sau microorganisme vor necesita pre-tratament mai robust, materiale cu membrană specifică sau strategii de curățare eficiente. Membranele cu proprietăți de suprafață care rezistă la adeziune (de exemplu, suprafețe hidrofile pentru soluții apoase) pot fi benefice.

Evaluarea rentabilității diferitelor tipuri de membrană

Costurile de capital și operare asociate cu sistemele de filtrare a membranei variază semnificativ în funcție de tehnologia aleasă și de scara acesteia.

• Cheltuieli de capital (CAPEX):
  • Costul membranei: Membranele mai fine de pori (RO> NF> UF> MF) sunt, în general, mai scumpe pe unitatea de suprafață datorită producției lor complexe.
  • Componente de sistem: Operațiunile mai mari de presiune (RO, NF) necesită pompe mai robuste, vase sub presiune și conducte, crescând costurile inițiale de configurare.
• Cheltuieli operaționale (OPEX):
  • Consum de energie: Costurile de pompare sunt direct proporționale cu presiunea de funcționare și debitul. Sistemele RO, care necesită cele mai mari presiuni, au cel mai mare consum de energie.
  • Înlocuirea membranei: Durata de viață variază în funcție de aplicare, calitatea furajelor și regimul de curățare. Înlocuirea membranelor cu pori fine poate fi un cost recurent semnificativ.
  • Curățarea substanțelor chimice și procedurilor: Frecvența și agresivitatea curățării necesare pentru a combate faularea contribuie la costurile de exploatare.
  • Costuri de pre-tratament: Nivelul de pre-tratament necesar pentru protejarea membranei se adaugă, de asemenea, la bugetul operațional general.

Este crucial să efectuați un Costul total al proprietății (TCO) Analiza care ia în considerare atât investiții inițiale, cât și cheltuieli de exploatare pe termen lung. Uneori, investiția într -o membrană puțin mai scumpă, cu o rezistență mai bună la faz sau o durată de viață mai lungă poate duce la economii semnificative în ceea ce privește costurile de energie, curățare și înlocuire de -a lungul vieții sistemului. În schimb, alegerea unui sistem RO atunci când NF ar fi suficient ar putea fi o cheltuială inutilă de capital și energie.

Luând în considerare cu atenție acești factori împletiți - obiectivele tale de filtrare, caracteristicile fluidului și implicațiile economice - puteți lua o decizie în cunoștință de cauză de a selecta filtrul de membrană cu dimensiunea și proprietățile optime ale porilor pentru aplicația dvs. specifică. Această abordare holistică asigură nu doar o filtrare eficientă, ci și o operație durabilă și eficientă din punct de vedere al costurilor.

Mai ai întrebare? Pur și simplu contactați Hangzhou Nihaowater, am dori să vă ajutăm.
